光伏系统入网注意事项—变压器

【前言】

电力系统由发电、变电、输电、配电环节构成,其中配电环节是通过电力变压器把中压(10~35kV)变成低压(0.4kV)。光伏接入电网主要分为三种情况:

1、光伏接入已有变压器下级

2、变压器老化或变压器容量不够需要重新改造变压器

3、光伏全额上网,接入新装变压器下级

本文小固将与大家探讨光伏系统接入电网与变压器有关的部分,另对变压器参数、选型、安装等进行介绍,希望对您设计光伏系统、处理光伏系统故障有所帮助。


【变压器介绍】

常用变压器介绍

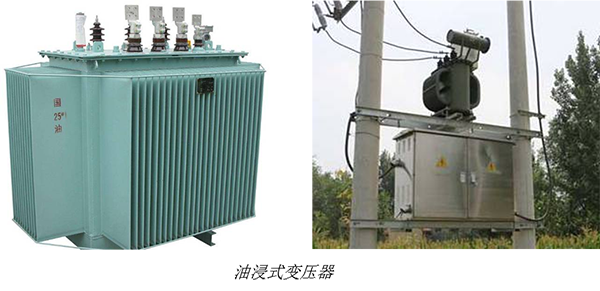

1、油浸式变压器

油浸式变压器为工矿企业与民用建筑供配电系统中的重要设备,它将106kV35kV网络电压降至用户使用的230/400V 母线电压。

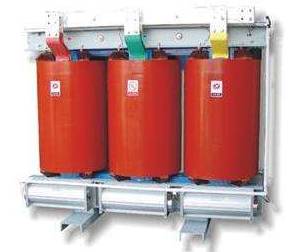

2、干式变压器

干式变压器广泛用于局部照明、高层建筑 、机场,码头CNC机械设备等场所。冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。


干式变压器

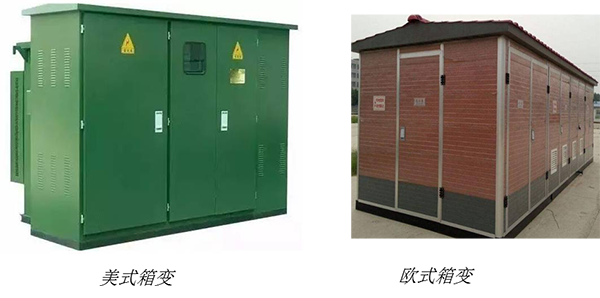

3、箱变

箱式变电站,又叫预装式变电站;是一种高压开关设备、配电变压器和低压配电装置,按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备,是继土建变电站之后崛起的一种崭新的变电站。分为美式、欧式和一体化式。



特征参数介绍

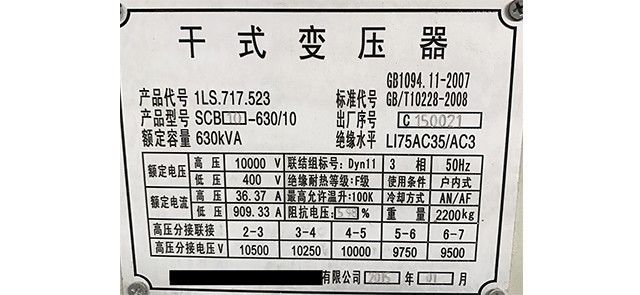

某干式变压器铭牌

额定容量:指变压器工作状态下的输出功率,用视在功率表示。用SN表示。单位为KVAVA。如图SN630kVA。常见的变压器容量有160kVA200kVA250kVA315kVA400kVA500kVA630kVA800kVA1000kVA1250kVA1600kVA2000kVA等。

额定电压:指单相或三相变压器出线端子之间十佳的电压值。用UN表示,单位为KVV。一次额定电压用UN1表示,二次额定电压用UN2表示。如图UN1=10KV,UN2=0.4KV

额定电流:指在额定容量和允许温升条件下,通过一、二次绕组出线端子的电流,用IN表示,单位为KAA。一次绕组电流用IN1表示,二次绕组电流用IN2表示。如图IN1=36.36A, IN2=909.33A

额定频率:变压器设计时所规定的运行频率,用fN表示,单位为赫兹(Hz)。我国规定额定频率为50Hz

空载损耗、空载电流

空载损耗又叫铁损,主要为铁芯中磁滞损耗和涡流损耗,一般认为一台变压器的空载损耗不会随负荷大小变化而变化。

负载损耗

负载损耗又叫铜损,负载损耗的大小取决于绕组的材质等,运行中的荷载损耗大小随负荷的变化而变化。

阻抗电压(%

把变压器的二次绕组短路,在一次绕组慢慢升高电压,当二次绕组的短路电流等于额定值时,此时一次侧所施加的电压.一般以额定电压的百分数表示.如图Ud=5.98%

联结组标号

根据变压器一、二次绕组的相位关系,把变压器绕组连接成各种不同的组合,称为绕组的联结组。为了区别不同的联结组,常采用时钟表示法。如Dyn11表示一次绕组是三角形联结,二次绕组是带有中心点的星形联结,组号为11点(相位差为330°)。


型号说明

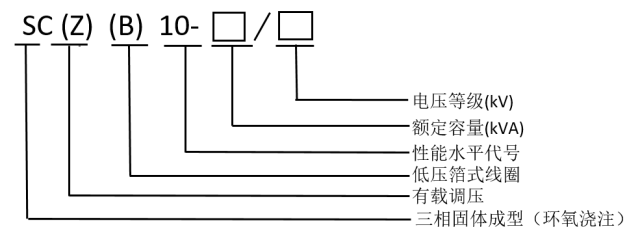

1、干式变压器型号



例如上文中的干式变压器铭牌型号为SCB10-630/10;SC表示三相固体成型(环氧浇注),10表示性能水平,数字越大,表示损耗越小,节能效果越好。630表示变压器容量为630KVA10表示变压器一次侧电压为10KV

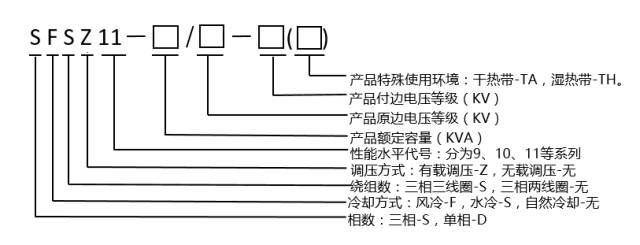

2、油浸式变压器型号:



例如某油浸式变压器型号为S11-400/10

S代表三相,11代表性能水平,400代表变压器容量为400KVA10代表变压器一次侧电压为10KV


【接入光伏注意事项】

1、接入容量说明

根据电网公司《光伏电站接入电网技术规定》:小型光伏电站总容量不宜超过上一级变压器供电区域内的最大负荷的25%T接于公共电网的中型光伏电站总容量宜控制在所接入的公共电网线路最大输送容量的30%内。在实际工程项目中,特别是小型分布式光伏项目,一般是根据上级变压器的容量来确认总装容量。


2、变压器现场勘察

现场变压器勘察内容包括:

变压器数量

变压器容量

变压器厂区布局

变压器额定电压

当光伏容量较大、变压器总容量满足接入条件,但变压器数量不止一个时,需要把光伏按照每个变压器的容量进行划分接入,且光伏逆变器的安装位置要注意变压器厂区布局;若变压器的容量不满足光伏接入条件,需要对变压器进行扩容或者更换。


3、并网后产生问题

三相不平衡

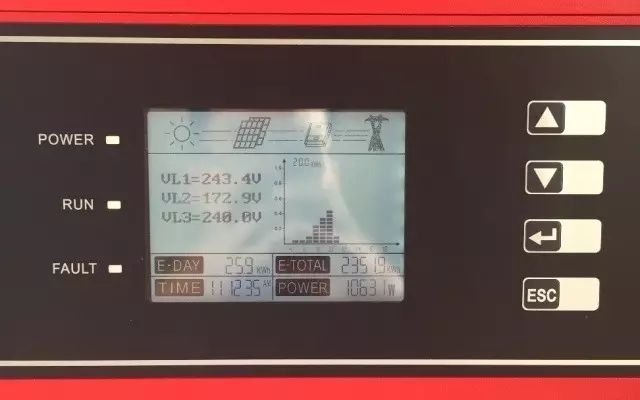

逆变器交流侧显示电压为VL1=243.4VVL2=172.9VVL3=248.0V,明显第二相电压异于正常值;关闭逆变器,测量配电箱电网电压为VL1=238.1V, VL2=170.5V,VL3=227.5V。排除光伏的影响,确定为电网电压偏低的故障。当地电网三相极不均衡,各居民用户在B相电网接入负载负荷过大,然后加剧了B相线的压降,需要去供电局沟通处理,努力提高当地电网质量,并尽量保证各家庭接入电网的三相平衡。


机器报电网电压偏高

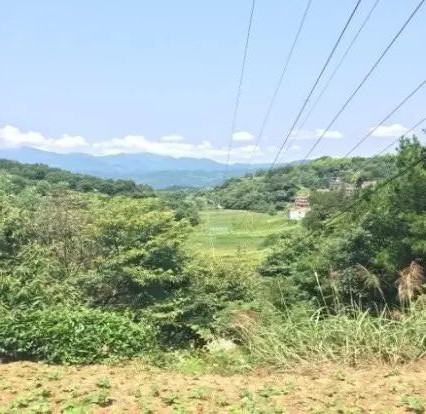

电站离变压器较远


针对未改造的线路,可以把电站建造在变压器附近,避免电站离变压器太远导致电压过度抬高。对于远离已有变压器的场所,可以选择新增一个变压器(取得供电公司许可)就近升压。


三相机显示电网电压超限


另因交流线缆导致的线损,除了会影响整个系统的发电效率,也会导致逆变器交流端采集的电压偏高,工程中常见的影响因素主要为:线缆选择过细和线缆过度缠绕。


4、变压器调压方式

常见的变压器多具备调档功能,即通过改变一次侧的接入线圈,在一定范围内调节二次侧的输出电压,而调节范围和调节方法由变压器型号和分接档位决定,由于该项操作属于电网公司范畴,小固在这里只对几种变压器做简单概述:


其他变压器未做说明,感兴趣的朋友可留言讨论。同时变压器调整电压需要有许可并且有专业人士操作。


结语


变压器的考察、选型、安装不容忽视,关乎光伏容量匹配以及用电侧的安全,对变压器的操作也需要电网公司许可,专业人士操作。以上是小固对变压器的分享,未尽之处欢迎大家留言讨论。
