玩儿转光伏2017,从认识逆变器开始

前言

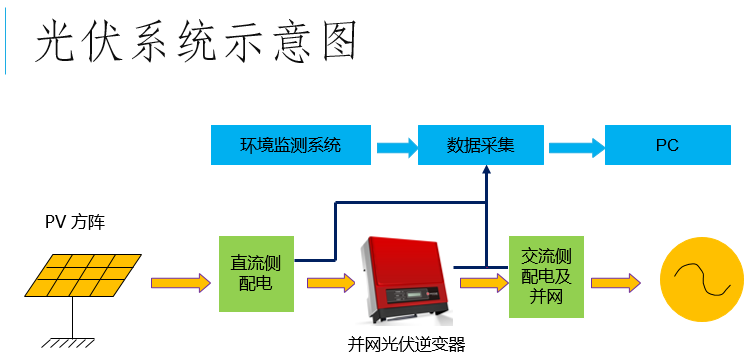

从上图可以看出,并网光伏系统主要由组件、逆变器、交直流配电设备、电网,以及监控系统等…几个部分组成。

在整个系统中,逆变器虽然只占系统成本的8%左右,但它除了把光伏组件的直流电转换成交流电以外,还可以实时记录、并客观的反应整个光伏系统的运行状况,如:发电数据、电站故障信息、通过智能算法帮助运维人员高效的诊断光伏组件和线路故障,等,这也是为什么我们所熟悉的远程监控数据中大部分都来源与逆变器。同时,逆变器的各项参数都是系统设计的重要依据。

因而,小固今天分享给大家的文章,最重要想表达的思想就是:逆变器很关键,它是光伏系统的关键先生。

2017已经悄然来临,光伏人在2017年将面对更多的机遇和挑战,毫无疑问,了解逆变器,对您2017玩儿转光伏,非常有必要

接下来,大家就和小固一起详细了解一下逆变器吧O(∩_∩)O哈哈~


一、逆变器的分类

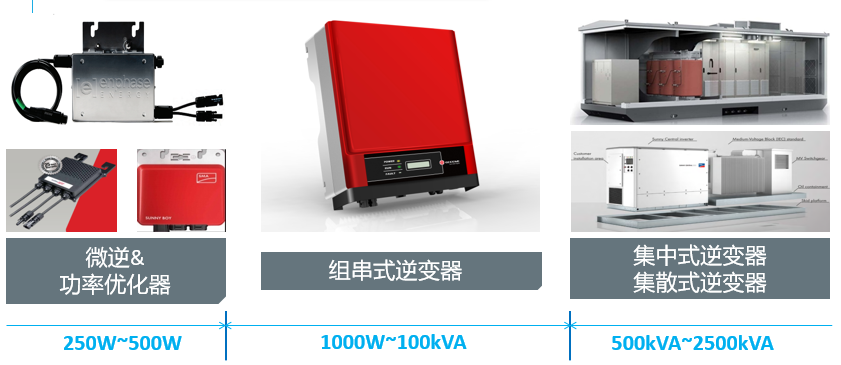

根据逆变器的容量,我们把逆变器分成微逆、组串式逆变器、集中式逆变器(集散式逆变器)


小固点评:集中式逆变器主要应用于大型地面电站,而分布式光伏发电基本上都采用组串式逆变器

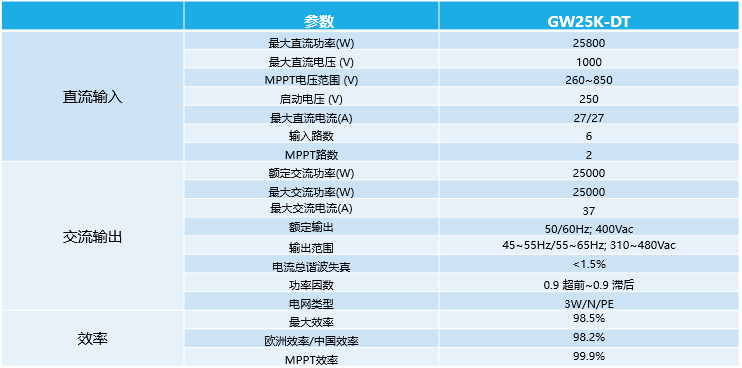

二、逆变器的参数(以固德威组串式25kW为例)


小固点评:逆变器参数有很多数据,小固只截取一部分,它的交直流输入参数直接决定了,您的光伏系统要匹配什么样的电网,根据不同规格的组件如何设计合适的方阵,超配比等信息;当然还有大家关注的效率信息。

逆变器的一些核心功能还包括:

1)MPPT功能(最大功率点追踪)—根据组件的U-I特性,逆变器通过合适的软件算法,使组件始终保持在在最大功率点输出

2)逆变功能—逆变的意思是把组件输出的直流电变成交流电,满足并网需求

3)保护功能—逆变器有超过十项安全保护,保证逆变器和人身的安全,如:过欠压保护、过流/短路保护、孤岛保护、残余电流/漏电流保护,等…。

4)无功补偿功能—逆变器可以调节功率因数,以保证用户负载对无功的需要。

5)电网适应功能—逆变器应可通过自身调节或安规调整适应不同的电网环境,如农村弱点网高阻抗条件,不同国家电网要求的安规范围,等…

6)信息查看功能—逆变器记录了很多数据,包括总的发电量、每年/月/日的发电量,还可以查看直流电压电流值、交流电压电流频率值、实时功率,等…

7)故障查询&判断功能—当光伏系统发生故障,逆变器记录的如下(部分)故障信息,可以准确的告诉您,光伏系统发生了什么状况,并快速排查,恢复系统发电。

机器报错

错误代码

故障描述

Utility Loss

23

市电丢失或电网连接断开

Isolation Failure

14

对地绝缘阻抗过低

Ground I Failure

22/32

对地漏电流过大

Vac Failure

09/10/12/15

电网电压超限

Fac Failure

03/04/12

电网频率超限

PV Over Voltage

17

DC输入电压过高

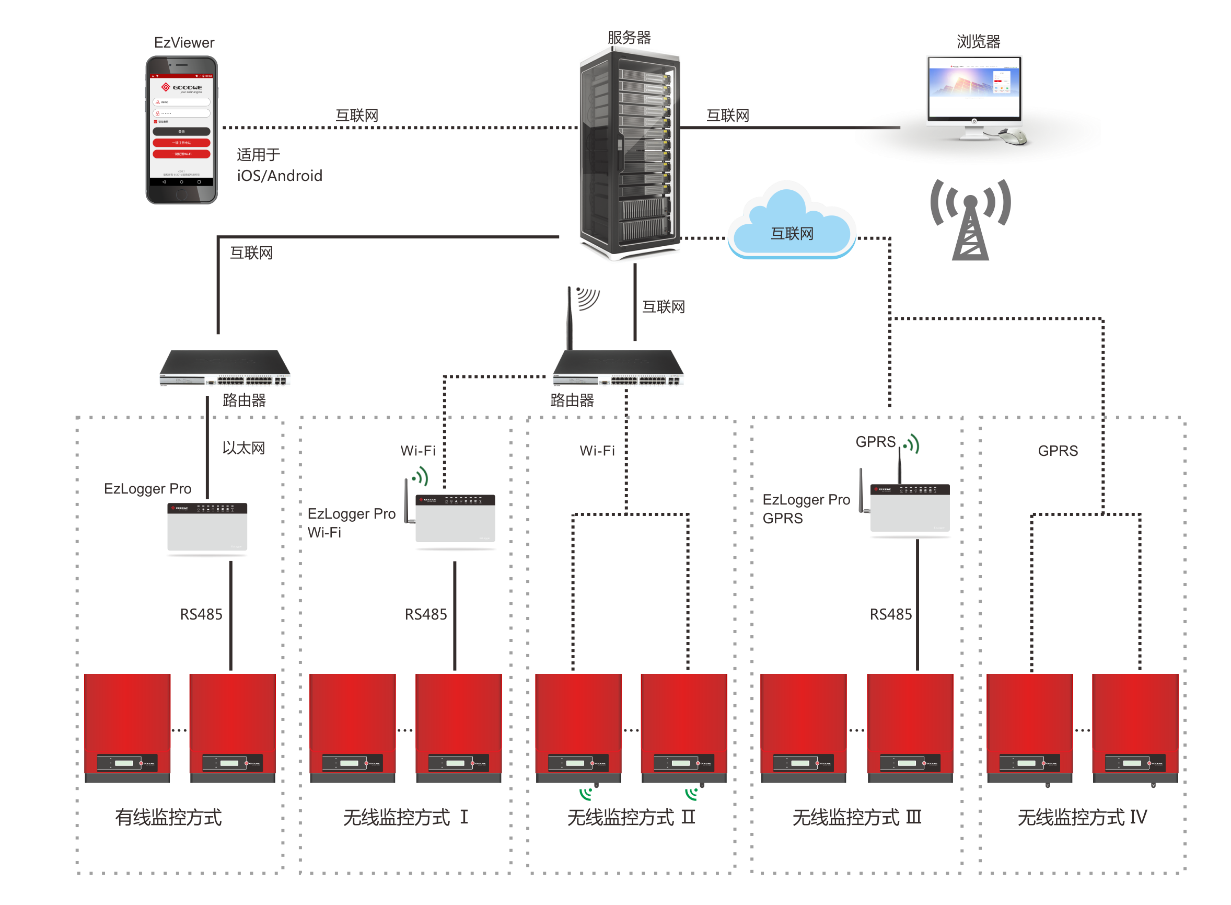

8)远程监控功能—逆变器可以利用自身可提供的(RS485/WiFi/GPRS)不同的通讯方式,帮助光伏系统实现远程监控,以满足业主对高效运维的需求。


小结:

以上叙述的,只是逆变器部分的基本功能及关键参数介绍。事实上,随着光伏应用的发展,各种应用场景都对逆变器都提出了更多的关键技术需求,如“光伏+储能”的应用、“1500V光伏系统”、“防直流拉弧”等…,毫无疑问,逆变器本身的稳定性、功能性、安全性、技术创新和发展性,都是关乎光伏应用的进一步技术创新和系统成本降低。

所以小固要强调:逆变器是光伏系统的关键先生,玩儿转光伏2017,要从认识逆变器开始!
