2022-10-12

光伏电站施工通病如何防治?(下)

01
问题:

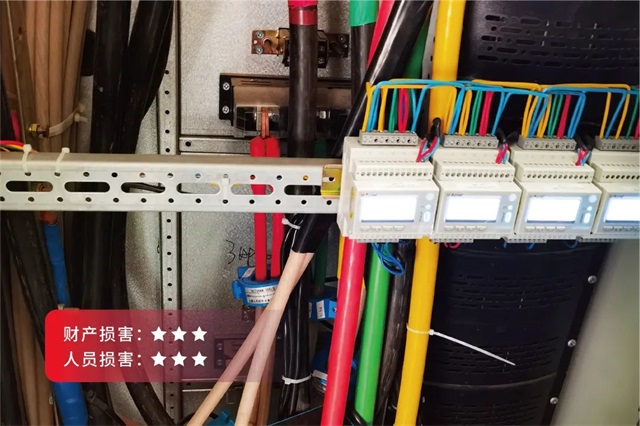

连线交叉,工艺不美观。

危害:柜内电线交叉连接影响美观,有破皮短路风险。

措施:二次接线分区分柜明确责任人,严格执行验收责任制,凡工艺不美观的坚决整改;二次接线采取单股绑扎形式,合理规划布局,确保不交叉。





02

问题:螺栓未紧固或接线松动。

危害:接线松动会导致接触不良,使连接处电阻增大,发热严重,会产生火花,严重时会烧坏连接端子。

措施:接线式确保螺栓紧固,完工由专人负责验收(抽查紧固率),对厂家接线应逐一紧固,防止有接线松动现象。




03

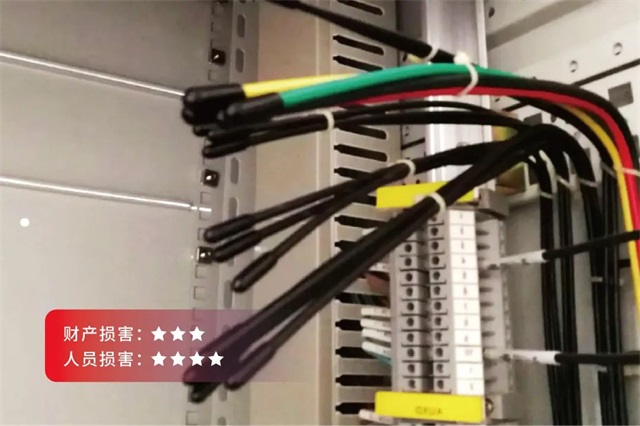

问题:备用线芯处理不规范。

危害:影响美观,影响使用寿命,使用时不便于区分材料型号及材质。

措施:备用芯头单股绑扎整齐,芯头采用塑料绝缘护套,标识清晰规范。




04

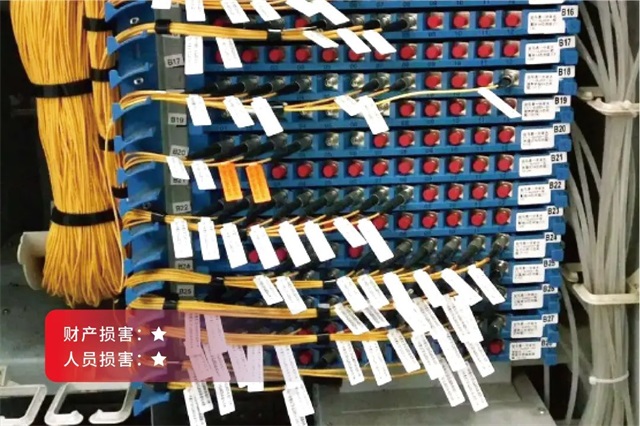

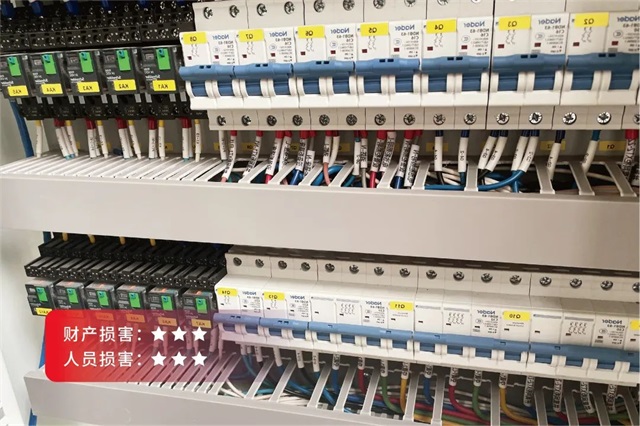

问题:号码管标志手写。施工与厂家长度不一致,排列不整齐。

危害:影响美观,字迹模糊不规整影响维修人员快速线路走向,增加排查故障难度和时间

措施:号码管采用激光打印,排列整齐,字头方向统一,确保厂家与施工号码管长度、打印字体和大小一致(技术协议中明确)。




05

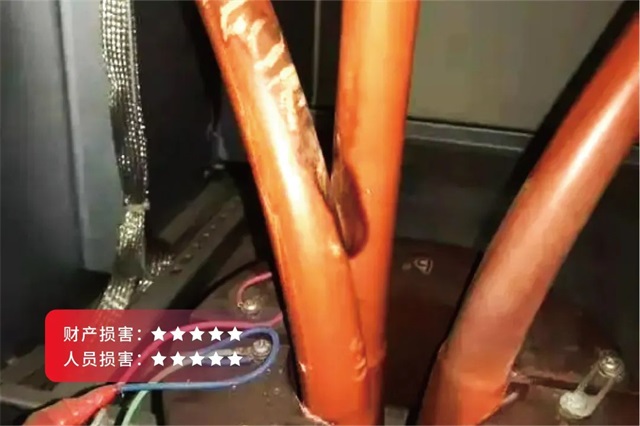

问题:二次电缆芯线损伤。

危害:引发停电维修,短路发热造成火灾,漏电造成触电伤亡,早成经济损失。

措施:严格加强成品保护,防止刮伤电缆,电缆开破时要小心用力,防止割伤导线。



01

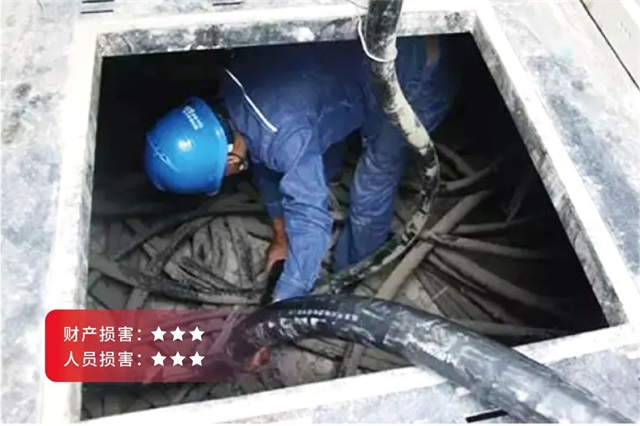

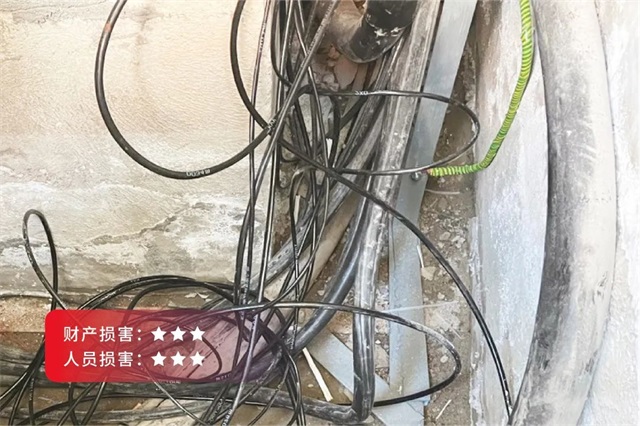

问题:电缆布线凌乱,交叉、弯曲、跌落电缆比较多,影响工艺。

危害:电缆绝缘层弯曲磨破,造成漏电和触电。

措施:电缆支架宽度(沟)从设计出发增加宽度,确保转角处电缆满足转弯半径要求,走线圆滑美观。放电缆前,精心策划,确保走线不交叉。




02

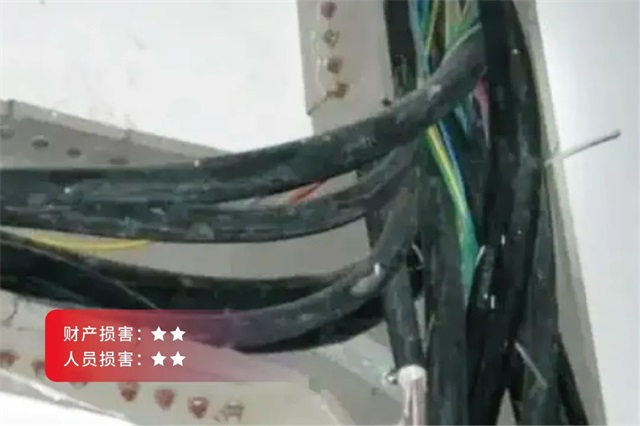

问题:室内外接口处,电缆沟交叉处、电缆夹层处等电缆捆扎不规范,走线凌乱。

危害:影响美观,容易造成短路,造成漏电和触电。

措施:重点注重室内外接线处、电缆沟交叉处、电缆夹层处等电缆施放,确保不交叉,顺直美观。绑扎牢靠,分类排放,电缆沟交叉处特制转弯托架。




03

问题:动力与控制电缆没隔离。

危害:动力电缆对控制电缆造成干扰。

措施:按照反措要求,在设计时应明确动力及控制电缆,明确要求分开敷设。




04

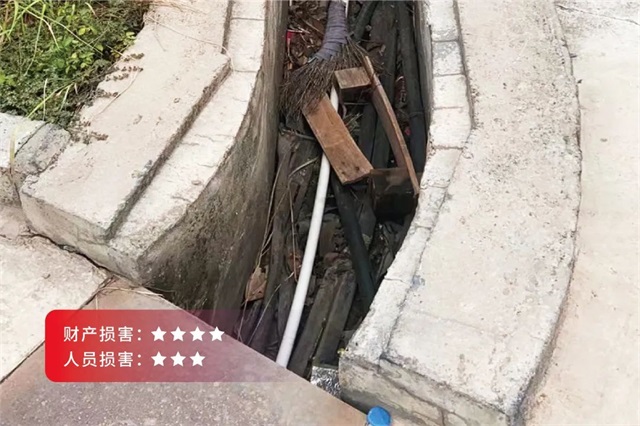

问题:交流电缆沟杂物堆积。

危害:电缆绝缘、线芯和外部包皮损伤,电缆散热不良。

措施:电缆沟应保持无杂物、排水正常。




01

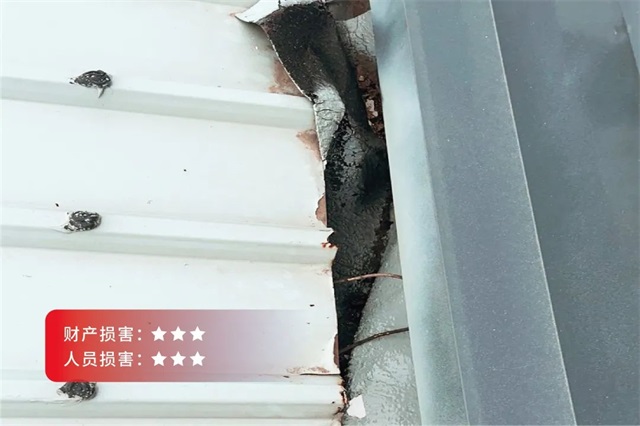

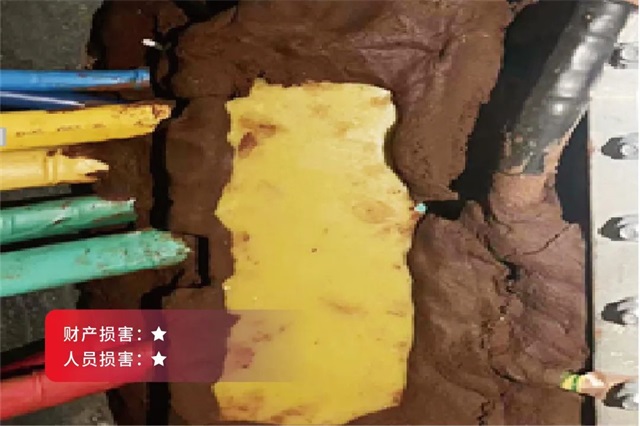

问题:防火封堵不美观,未完全封堵。

危害:影响美观,小动物进入安全隐患,火灾情况不能阻止火势蔓延。

措施:防火涂料一定要刷涂均匀,不遗漏;采用成品保护措施,防止对电缆、地面等造成二次污染。



01

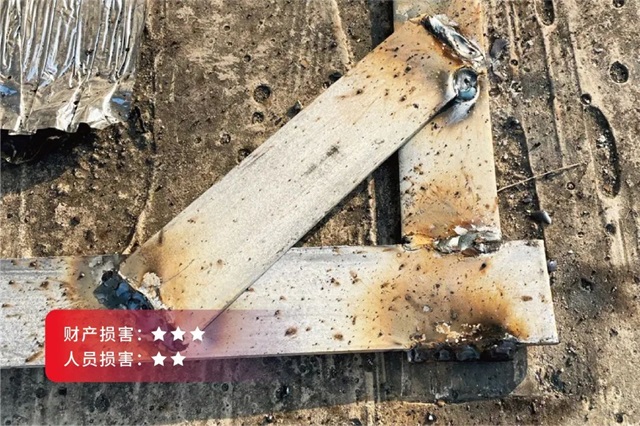

问题:接地焊接工艺,焊渣未除,焊缝不饱满,焊接面积不够。

危害:影响美观,可能会出现虚焊、假焊,影响焊接质量判断。

措施:接地严格按照2012版接地规程要求施工,并确保焊接质量工艺美观。




02

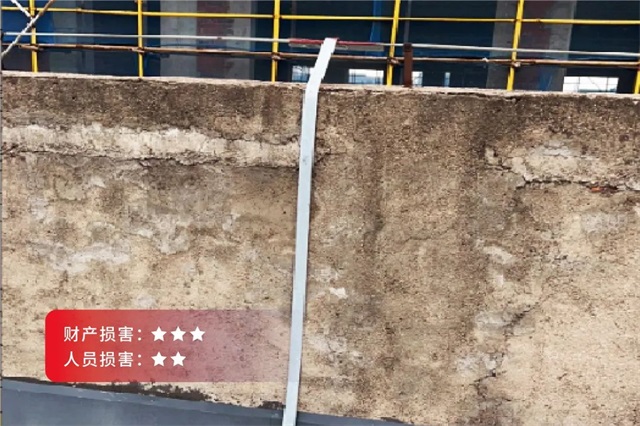

问题:设备与接地环网搭焊长度不够。

危害:无法保证接地体之间的可靠的电气连接,电阻值达不到要求,无法保证安全。

措施:接地装置焊接的搭接长度应符合下列规定,扁钢与扁钢搭接为扁钢宽度的2倍,不少于三面施焊,圆钢与扁钢搭接为圆钢的6倍,双面施焊,圆钢与圆钢搭接为圆钢直径的6倍,双面施焊;接地扁钢引出部分刷绝缘黄绿漆,要求间隔均匀醒目、顺序一致。




01

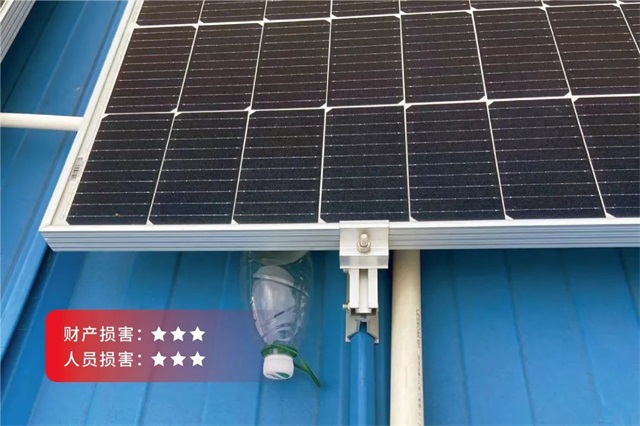

问题:组件下方杂物未清理。

危害:影响现场清洁美观度,杂物遮挡组件影响发电,引起热斑等损坏组件。

措施:施工完毕后,清除组件下方杂物垃圾。





02

问题:屋面排水口杂物堵塞。

危害:影响原建筑物排水能力,积水后影响防水层。

措施:施工完毕后,清除排水沟杂物垃圾。





03

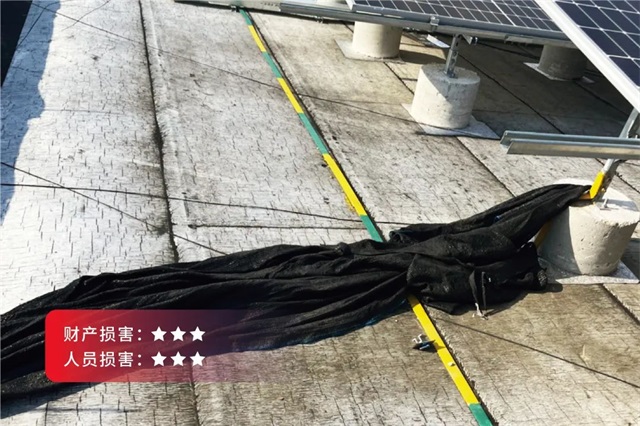

问题:光伏区杂物未清理。

危害:易燃物、杂物引起火灾。

措施:施工过程中,发现杂物可燃物,应清理防止安全隐患。
