2022-09-30

200kW工业屋顶建筑光伏一体化系统设计全过程

工商业光伏的前景广阔,然而传统工商业光伏电站采用的是附着式安装,不仅不美观,还存在漏水、荷载不足、运维困难等问题。


固德威银河轻质光电建材给出最优解,是全球首款轻质光电卷材一体化产品,主要针对荷载不够、有漏水问题的工商业厂房,单平方重量6kg,相比于传统组件20kg/m²的重量,应用场景更加广泛。



今天下午3点,小固直播介绍了银河轻质光电建材的实际应用案例,用真实的设计和数据,为大家全方位介绍轻质光电建材的设计过程、安装注意事项、发电量等内容,部分直播问答如下:


部分直播问答

1、银河与市面上轻质组件的区别?

答:1)产品方面:主要区别在于银河中间增加了一层增强层,保证产品的刚性,正面抗冲击性能更好,表面平整度也会更好,产品安装后不会出现弯曲下桡的情况,减少表面积灰,保证发电量。同时银河具有更好的搬运以及安装友好性;

2)安装方面:银河产品通过热风焊接的方式相比常规产品的胶粘方式,在抗风揭、耐候性方面优势明显;

3)系统方面:银河系统方案特有的通风散热构造,保证屋面系统寿命的同时,有效提升发电量。



2、和常规的晶硅带边框组件相比,银河有什么优势?

答:主要优势是产品重量轻,能解决屋面荷载不足的问题,同时搭配TPO卷材同步施工,解决屋面漏水问题。



3、银河要求的屋面最小承载力是多少?

答:银河的重量是6kg/m²,因为我们要搭配TPO卷材一体化施工,所以一般给设计师的荷载是8kg/m²。



4、针对不同的彩钢瓦屋顶,支架方案跟固定方式是怎么样的?

答:彩钢瓦屋面分为T型、直立锁边、角驰型,针对T型屋面,可以直接进行TPO铺设焊接银河产品;直立锁边、角驰型屋面我们可以通过1mm厚的T型钢板进行辅助固定铺设TPO卷材来安装银河产品,我们也可以通过铺设保温岩棉的方式进行找平,然后再满铺TPO卷材安装我们的银河产品。



5、人在检修通道的TPO屋面行走造成的形变会不会对周边安装的光伏组件造成影响?

答:检修通道预留了300mm,同时银河支持一定形变量,所以在运维的时候屋面轻微变形不会对银河产品造成影响。



6、保温板是业主要求还是必须要安装的?

答:保温板可以是业主要求的,我们这个系统不是必须要安装保温板。



7、银河产品是否通过TUV产品认证?

答:银河产品通过了TUV认证。

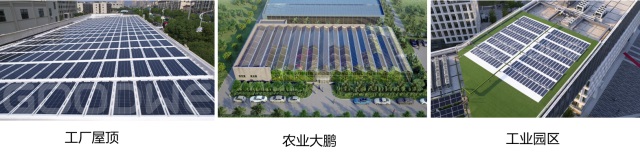

银河系列应用场景





关键设备选型



01

光电建材选型:

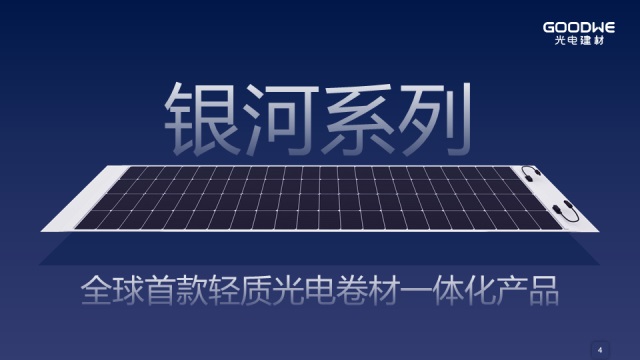

银河轻质光电建材



本设计方案为200kW工业屋顶建筑光伏一体化系统典型设计全过程;屋顶是彩钢瓦屋顶,结构为钢结构,周围无阴影遮挡,适合安装光伏系统。屋顶面积1800m2,总装机容量为216.16kW,合计安装772块280W银河轻质光电建材。



先确定适用的光电建材,再根据项目现场的大小选取合适的逆变器。选取280Wp银河轻质光电建材,产品大小为777mm*2319mm*4.0mm(含卷材),可铺设772块。组件的峰值功率Pmax=280Wp,最高功率点电压Vmp=26.66V,最高功率点电流Imp=10.51A,开路电压Voc=33.04V,短路电流Isc=11.06A。



1设计理念


银河轻质光电建材设计理念:轻质设计、热风焊接与防水卷材深度融合,便捷高效!



设计规范

l 《建筑设计防火规范》 GB50016-2014

l 《屋面工程技术规范》 GB50345-2012

l 《坡屋面工程技术规范》 GB50693-2011

l 《建筑用安全玻璃 第2部分:钢化玻璃》  GB15763.2-2005

l 《建筑用橡胶结构密封垫》 GB/T23661

l 《光伏组件安全鉴定》 IEC61730

l 《屋顶材料火灾试验标准试验方法》 UL 790

l 《光伏组件接线盒-安全要求和试验》 IEC 62790:2014

l 《光伏发电站接入电力系统的技术规定》 GB/T 19964-2012

l 《光伏发电工程验收规范》 GB/T 50796-2012



2产品定义




银河轻质光电建材是一种将发电技术融入建筑屋顶及构筑物结构的新型建筑材料,是基于建筑光伏一体化技术实现的一种集成产品,兼顾美观与功能性,通常以建筑属性为主,发电属性为辅。银河轻质光电建材利用光生伏打效应,将光能转换成电能,通过逆变器等核心电气设备,输出与电网同频同压的交流电力供负载使用,可并入国家电网,实现无缝衔接,不存在停电现象。



3产品性能

❖结构设计

l 银河重量轻,单位面积重量仅6kg,对屋面载荷影响小;

l 与TPO防水卷材通过热风焊接深度融合;

l 工厂完成零配件加工,包装运输至现场进行施工安装;

l 遮阳、采光、反射、隔热综合考虑满足建筑设计需求;

l 兼容建筑清洗方案;



❖抗冰雹性能

与市场上有名的轻质产品厂家相比,创新的结构设计、优异的抗冰雹能力能满足能满足铝塑复合板、单层屋面系统等场景下的结构要求。



❖电气性能

l 银河轻质光电建材无金属边框设计,无需防雷接地;

l 适配快速关断,触电保护,布线防割保护;

l 电路设计考虑检修便捷性,线路布线、电器件及汇流装置隐蔽处理。

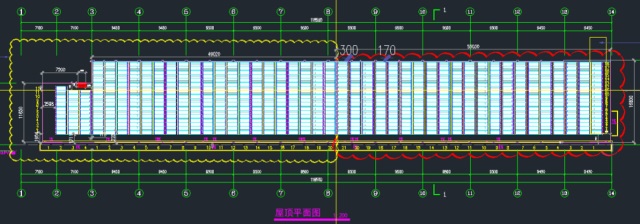

02银河轻质产品排布图



厂房屋面共计安装772块280W银河轻质光电建材,总装机量216.16kW。

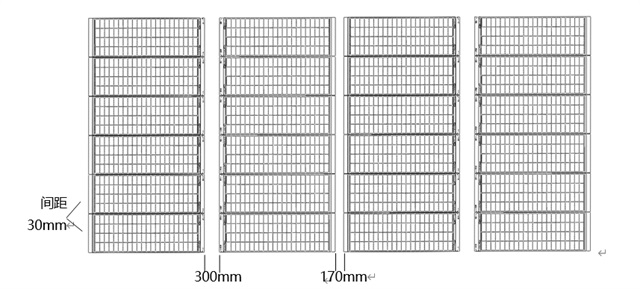

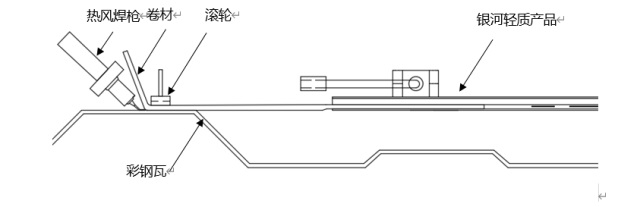

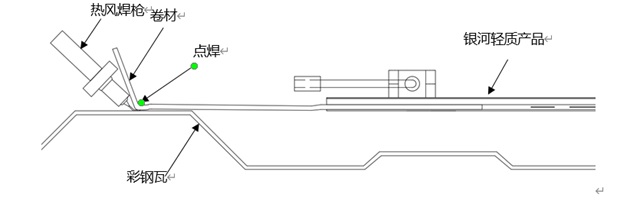

银河产品安装示意图

银河轻质产品之间距离为30±10mm,在有接线盒位置,银河轻质产品阵列之间预留300mm施工检修通道。无接线盒位置,银河轻质产品阵列之间预留170mm施工检修通道。




03

电气设计

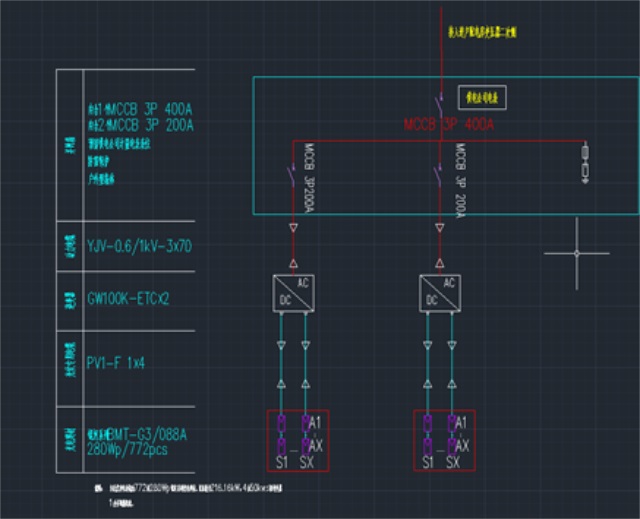

 电气一次图



04

逆变器选择



光伏并网逆变器选用固德威“中国红,光伏芯”,固德威现已研发并网及储能20多个系列光伏逆变器,功率覆盖0.7-250kW,充分满足户用/扶贫/工商业及大型地面电站需求,并大规模销往全球100多个国家和地区。




 工业并网点为380V,朝向基本一致;光电建材总功率约为216.16kW,可选择技术成熟、转换效率高的GW100k-ETC的逆变器2台,容配比为1.08。符合项目地区最佳容配比。



05

线缆选择



直流侧:PV1-F 1*4mm²

交流侧:YJV-0.6/1kV-3×70mm²



直流线缆多为户外铺设,其需要防潮、防晒、防寒、防紫外线的特点,所以选择光伏认证的专用线缆,线径为 PV1-F 1*4mm²。



交流线缆用于将逆变器交流侧与交流并网柜相连,除了要考虑防潮、防晒、防寒、防紫外线,还要考虑到交流电压损失和线径载流量,所以ETC选用线径3*70mm²的YJV型线缆。



06

并网的选择


 接入厂区配电房变压器二次侧,最终以电网公司意见为准。

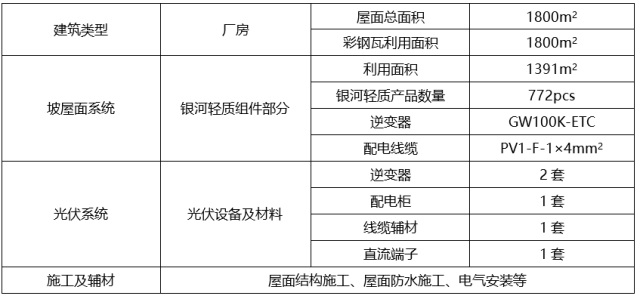

设备清单

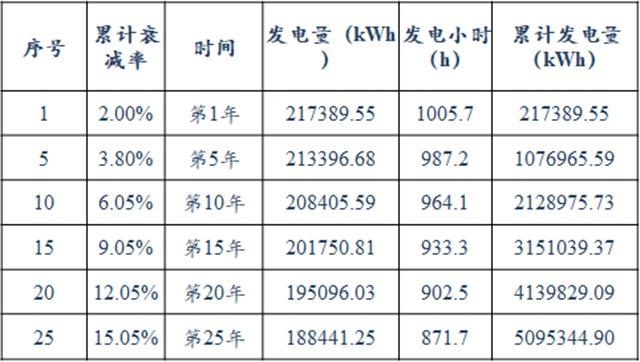

 发电量



按照项目所在地峰值日照时数3.61h计算,光伏电站发电系统效率为82%,发电量计算如下:




 节能减排

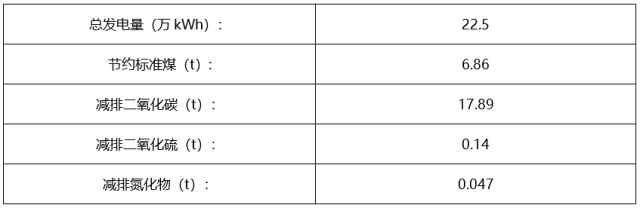

25年总体减排效益如下表所示:
