整县推进,你有一套光伏电站建设质量标准吗?

在整县推进电站被规模化开发的背景下,如果没有统一、规范、标准的电站建设质量标准,电站后期的收益就无法得到保证。为此,各投资方、运营方编制了整县推进电站建设、验收和运维手册,小固从中得到一些借鉴,就光伏电站的质量控制标准做了整理,分享给大家。



01

混凝土基础

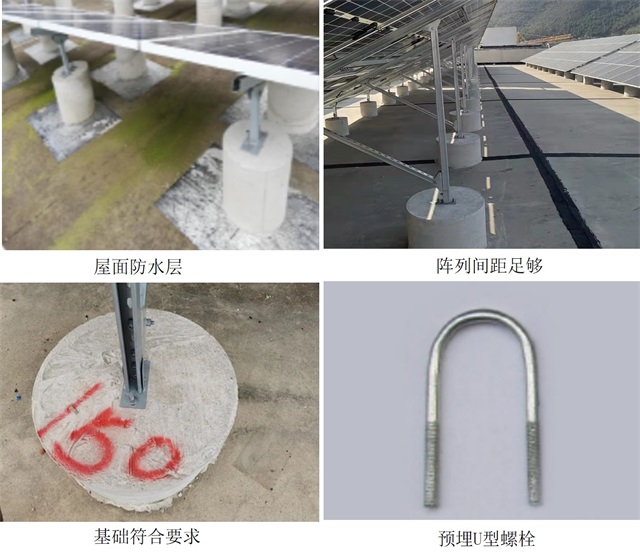

  • 砖混屋面基座下方需敷设防水卷材(推荐SBS卷材),防水卷材各边至少比基座大10cm,

  • 混凝土屋面倾角安装光伏阵列,需保证冬至日上午9点至下午3点不存在阴影遮挡情况。

  • 屋面基座需使用正规商砼浇筑,如果混凝土自行搅拌的(C20以上标号),需提供配比及第三方检验报告。

  • 屋面基座要求基座表面光滑,形状规则,无蜂孔、无缺损。

  • 使用U形螺栓进行预埋,U形螺栓使用热镀锌或不锈钢材质,外露螺纹大于3公分,无锈蚀,无破损。

  • 屋面基础严格按照设计图施工,保证屋面光伏系统负重具备30m/s的抗风能力。



 02

光伏支架



  • 彩钢瓦屋面安装应选用铝合金光伏导轨,材质选用6063及以上规格,要求使用矩形导轨。

  • 混凝土屋面按照应选用碳钢光伏支架,材质选用Q235及以上规格。

  • 铝合金支架表面采用阳极氧化处理,平均厚度不小于1.2mm,阳极氧化膜按AA15级别进行管控;碳钢光伏支架采用热镀锌处理,镀锌层厚度不小于65um。光伏支架(导轨)外观及防腐层应完好无损,热镀锌支架不宜现场加工处理。

  • 导轨与彩钢瓦屋面瓦楞必须垂直安装。

  • 支架主要受力构件的钢板厚度不应小于2mm,连接件钢板壁厚不应小于3mm。

  • 在安装支架时,所有紧固螺栓的朝向应一致,彩钢屋面夹具安装如需破坏原有彩钢的,必须使用防水垫片、补胶等防水处理。

  • 光伏压块及夹具应选用铝合金材料,材质选用6063及以上规格,阳极氧化膜按AA15级别管控。表面硬度标准按照:韦氏硬度≥12把控。

  • 安装夹具、导轨、组件要拉线保证在一条直线上。

  • 压块边缘至导轨末端预留至少10cm。




03

光伏组件



  • 组件到货确认数量、规格型号是否与发货单一致,检查组件外包装有无变形、碰撞、损坏、划痕等,收集产品合格证、出厂检验报告,并做好开箱记录。

  • 组件卸车时应特别注意“慢”、“稳”,组件卸车后应摆放在平坦、坚实的地面,严禁倾斜、防止倾倒,并且光伏组件放置区域不应影响交通道路。

  • 吊装时应整托盘吊装,严禁吊装散装且未作紧固的组件。吊装上升及下降过程应平稳缓慢,不应产生较大晃动,防止造成组件破损。

  • 严禁单人搬运光伏组件,必须由两人抬运,且要轻拿轻放, 避免组件受到大的震动,以免造成光伏组件隐裂。

  • 组件安装平整度:相邻组件间边缘高差不超过2mm,同组串组件边缘高度差不超过5mm。

  • 组件安装施工过程中,严禁踩踏组件,严禁划伤正面玻璃、背板。

  • 组件安装牢固,无松动、滑落等现象,严禁触摸光伏组串的金属带电部位,严禁在雨中进行光伏组件的连接工作。

  • 彩钢瓦屋面组件MC4接头必须挂起,不能与屋面有接触。水泥和瓦屋面MC4接头及4平方线缆在导轨外面用扎丝固定挂起并理顺。

  • 每个组串编号应在显眼的位置进行明确标记,便于运维查找。





 04

电缆



  • 电缆品牌必须符合设备准入名单,电缆型号必须符合设计图纸。电缆到货应确认电缆盘外观完整无损,合格证等产品文件齐全。

  • 敷设电缆过程中要时刻关注电缆是否有划伤的情况,若出现问题,立即停止敷设,找出原因,排除障碍方可继续敷设。

  • 光伏直流电缆必须使用光伏专用电缆PV 1-F 4mm²,同时正负极要以颜色区分。

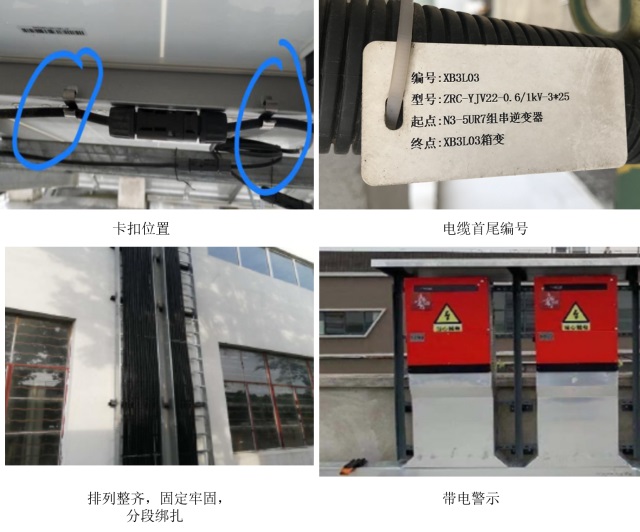

  • 不允许电缆直接拖在组件下,MC4接头使用卡扣固定,线缆需要绑扎的部位采用扎带固定。

  • 直流电缆需区分正负极,沿组件背面走线,并固定在支架上;外露部分需穿镀锌钢管、不锈钢套管戒者PA尼龙波纹管进行铺设。

  • 电缆首末端需进行编号,编号明显、清晰、规范,能长期使用(编号选用机打,不允许用手写)。

  • 屋面交流电缆需走电缆桥架,桥架下线点处要求有足够的支撑。

  • 电缆铺设过行人或者行车路面,必须穿钢管铺设;电缆铺设穿墙或板时,必须穿动力电缆专用套管;电缆铺设路径必须有明显标示;直埋电缆铺设必须选用铠装且铺设深度不低于0.7m。

  • 所有带电设备在醒目位置需张贴警示标志。




05

桥架、线路支管



  • 采用热镀锌或铝合金桥架,防鼠患的同时,利于散热、去水。

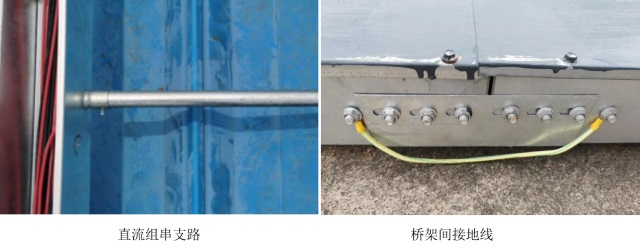

  • 跨线支管全用热镀锌钢管或小型铝合金线槽,主线槽至逆变器用尼龙波纹管,禁用PVC管。

  • 桥架采用65um以上热镀锌、铝合金槽式或者梯式电缆桥架。桥架宽度≤150mm,允许最小板1.0mm;桥架宽度≤300mm,允许最小板1.2mm;桥架宽度≤500mm,允许最小板1.5mm。

  • 桥架盖板利用卡扣固定,盖板固定完整,无翘起、变形等问题;桥架拐角处必须垫胶皮,防止线缆割伤。

  • 桥架要保持与屋面悬空,离屋面高度不小于5cm,不能有直接接触,并保证牢固、可靠,不会有大幅度摆动;桥架系统应具有可靠的电气连接并接地,在接头处的连接电阻不应大于4Ω。




 06

逆变器



  • 采用铝合金逆变器支架,承重和连接固定、配重块符合设计要求。

  • 逆变器就近安装于屋顶组串附近,使用支架固定于屋面或女儿墙墙面,要求不遮挡组串。

  • 逆变器与外接电缆需使用同一品牌同一型号连接器进行连接。安装或者调试过程中,一旦逆变器有启动,需断电后等待至少5分钟直到内部元件放电完毕,方可进行更换连接器等操作。

  • 在屋面上的逆变器建议设置遮阳防护,防护遮阳盖要能覆盖逆变器,面积不低于逆变器投影面积1.2倍。

  • 逆变器与基础型钢支架需要使用专用黄绿接电线进行连接,基础型钢支架需与光伏接地环网利用扁铁连接(电阻一般小于4Ω)。

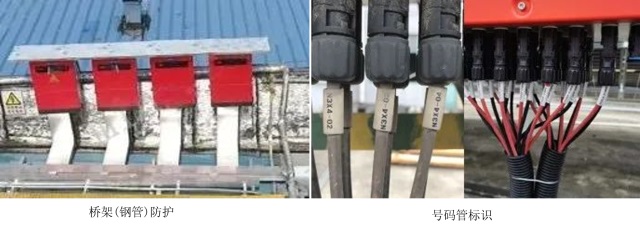

  • 逆变器未使用接口,使用专用保护盖进行封盖。逆变器外露连接电缆需使用桥架(或蛇皮管)防护,桥架口距逆变器下端预留不低于15cm间距,如图23。

  • 逆变器每个直流端子要套号码管,必须与所接组串相对应,串接时应测量正负极和开路电压。

  • 组串逆变器直流输入端每路MPPT下带2个组串数量,在未全部接入的情况下要求直流输入尽可能分布每一路MPPT。

  • 逆变器箱体的编号均贴有不锈钢铭牌,并做到与设计图一致且清晰。





 07

接地系统



  • 接地扁铁利用既有组件支架固定连接,不便于利用组件支架的部位采用夹具固定,不可随意直接悬置于彩钢屋面上;接地跨线需做黄绿色标。

  • 组件接地施工: (1)组件与组件间、组件阵列与导轨间接地电阻阻值应满足设计要求(一般不大于4Ω)。(2)同一方阵中组件与组件间,在接地孔用BVR-1*4mm²软导线,通过不锈钢螺栓连接固定。(3)每一方阵中组件与扁铁间,在接地孔用BVR-1*4mm²软导线,通过不锈钢螺栓连接固定,每个方阵确保两点接地。

  • 为减少施工安全隐患,接地扁铁推荐不采用焊接工艺,全部为螺栓、夹具连接,液压制孔,压接方式需要符合接地标准规范。




08

清洗系统



每个项目配置一套清洗系统:在接水点处安装符合要求的水表(便于与业主结算)和增压泵(扬程不低于25米);出水口配置快速取水阀,保证可覆盖所有组件位置,并配置一套软管(50米)和冲水枪;水管做好防冻处理;清洗水管等材料统一放置于箱式配电房内(如有)或业主指定位置。其他如机器人清洗亦可考虑在内。



09

总结



光伏电站质量控制关乎电站全生命周期的收益和安全,所以光伏电站质量控制需要制定出一套标准,在电站设计、施工、运维各环节中依据标准执行并通过验收。只有各方严格把关质量控制和管理,电站质量才能够得到保障!
