史上最全并网光伏逆变器参数详解

前言

众所周知,逆变器是光伏系统的关键先生。了解逆变器的参数,有利于更好的完成光伏系统设计和设备选型,并保障后期的高效运维。特此,小固今天悉心整理了这份《并网光伏逆变器参数详解》,同时针对某些重点参数做出解读,相信一定对您有用。

另外,小固以人民的名义保证,这篇文章,绝对值得您收藏。

那么~~我们开始吧

PS:本参数详解细分为:型号及命名、直流输入、交流输出、效率、保护、证书与标准、常规参数……等七大类

一、型号及命名

固德威产品型号的命名依据,是其本身的额定交流输出功率,如GW15K-DT,对应的交流额定输出功率为15kW。而,有些品牌的型号命名是根据直流输入功率【依照此规则,这款逆变器的型号应为GW19K-DT,实际最大输出仍为15kW】

【小固解读:两种命名规则不存在好与坏的问题,只是要提醒光伏人,选购逆变器除了参考型号外,一定要明确它的额定交流输出功率是多少】


二、直流输入

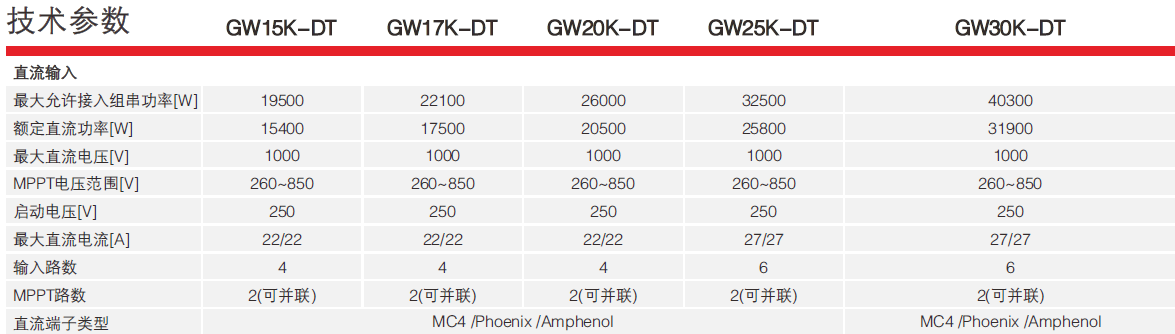

下图截选了固德威DT系列15-25kW的产品




  • 最大允许接入组串功率


指逆变器允许的最大直流接入组串功率。从上图来看,GW15K-DT这款逆变器,允许组件接入<19.5kW,并保证不报错,且不损坏逆变器(注意直流输入的电压和电流的范围)。

【小固解读:“最大允许接入的组串功率”与“光伏系统超配比”是两个完全不同的概念(这两个概念很多朋友经常混淆)—前者是针对逆变器本身的限定,后者是考虑到不同地区光照情况,结合光伏系统的综合效率,理论光照最好的时候,保证逆变器也不会限制光伏系统的输出功率(因为每一款逆变器的最大交流输出功率是有限制的)】


  • l额定直流功率


额定直流功率是根据额定的交流输出功率除以转化效率,再加上一定的裕量得到的。

【小固解读:也就是说当组件输出到逆变器端的功率接近额定直流功率时,逆变器能获得最大的交流功率输出。】


  • 最大直流电压


在考虑温度系数的前提下,接入的组串的最大电压要小于逆变器的最大直流输入电压。即:




上述公式中Vdcmax为逆变器输入最大直流电压。


  • MPPT电压范围


更宽的MPPT电压范围能够实现早晨更早发电,日落后更多发电。




在组串接入时,同样要满足考虑温度系数的组串MPPT电压要在逆变器MPPT跟踪范围之内。即:




Vmpptmin、Vmpptmax分别为逆变器最小工作电压和最大工作电压。

【小固解读:三相机最佳工作电压在610V左右,此时逆变器的转化效率最高。小固建议大家可以根据逆变器最佳工作电压选择接入的组串块数。】


  • 启动电压


启动电压是指逆变器的最低启动电压,当超过这个阈值时,逆变器开始启动,当低于这个阈值时,逆变器关闭。


  • 最大直流电流


小固提醒大家在选择逆变器时,要着重的考虑最大直流电流参数,尤其是当接入薄膜组件时,要保证每路MPPT接入的组串电流小于逆变器最大直流电流。


  • 输入路数和MPPT路数

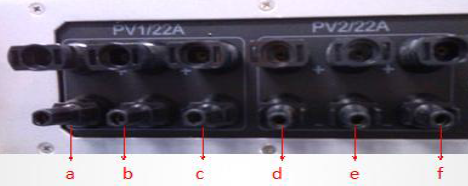

输入的路数并不等于MPPT的路数,以下图25KW的机器为例:




其共有6路直流输入,分别为a、b、c、d、e、f。其中白色的两个方框代表两路MPPT输入。

【小固解读:1路MPPT下的几路组串输入需要相等,不同路MPPT下的组串输入可以不相等,即a=b=c,d=e=f,但a可以不等d。】

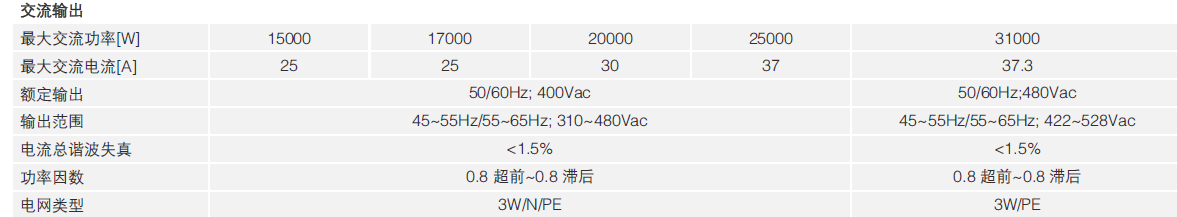

三.交流输出侧技术参数





  • 最大交流功率


一般说来,逆变器的命名是根据交流输出功率来命名的,但也有厂家是根据直流的额定功率来命名,客户在看技术参数时,需关注这些差异点。譬如以公司GW15K-DT的机器为例,其额定直流功率是15.4KW,最大允许接入的组串功率是19.5KW,最大交流功率是15KW,也就是说当接入到19KW,机器还是可以正常工作的,但输出的功率只有15KW,具体的原因请查看上节叙述的最大允许接入组串功率的介绍。


  • 最大交流电流


最大的交流电流也是需要重要关注的技术参数,其直接决定了线缆的截面积,配电设备的参数规格。一般说来断路器的规格要选到最大交流电流的1.25倍,线缆的选择请见传送门-如何为光伏电站选择一款合适的电缆。


  • 额定输出


额定输出有频率输出和电压输出两种,在国内频率输出一般为工频50Hz,正常工作条件下偏差应该在±1%以内。电压输出有很多种230V、400V、480V等。

【小固解读:客户在根据技术参数选择逆变器时,首先要关注的的点就是电压输出。】


  • 功率因素


功率因素是光伏逆变器技术参数中不得不提的点,在在交流电路中,电压电流之间的相位差(Φ)的余弦叫做功率因数,用符号cosΦ表示,在数值上,功率因数是有功功率视在功率的比值,即cosΦ=P/S,一般说来如白炽灯泡电阻炉等电阻负荷的功率因数为1,一般具有电感性负载的电路功率因数都小于1。当设备的功率因素小于0.9时,将会被罚款。公司逆变器的功率因素输出为1,并可在0.8超前-0.8滞后之间进行调节。

【小固解读:功率因素是工商业分布式光伏项目特别要关注的问题,它需要从系统的角度考虑,不仅要考虑负载的类型和大小,还需要考虑无功补偿装置的性能,测试点和控制方法,建议可以观察整个光伏系统的运转,确保系统有功功率正常。】


四.效率





  • 最大效率和欧洲效率


光伏逆变器最大效率是指光伏逆变器在瞬时的最大转换效率。其很多时候没有具体的意义。

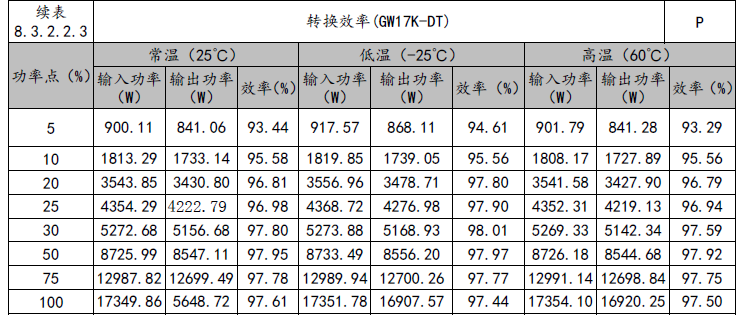

欧洲效率是根据欧洲的光照条件,在不同的直流输入功率点,譬如5%、10%、15%、25%、30%、50%、100%,得出不同功率点的权值,用来估算逆变器的总体效率。




【小固解读:相比最大效率,欧洲效率更具有参考意义。值得一提的是,随着中国领跑者计划的实施,“中国效率”也会越来越多的走进光伏人的视野】

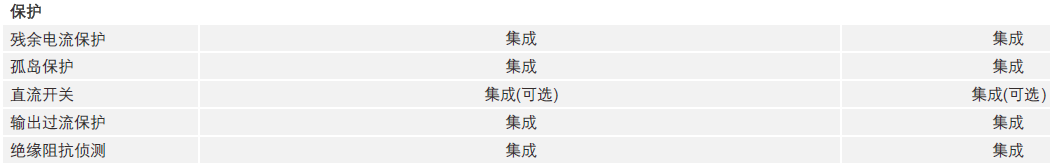

五.功能保护参数



  • 孤岛保护


电网失压时,光伏系统仍然保持对失压电网的磨一部分线路继续供电的状况,所谓孤岛保护就是要防止这种非计划性的孤岛效应发生,确保电网操作人员、用户的人身安全,并减少配电设备及负载故障的发生。

【小固解读:虽然并网光伏逆变器都具备孤岛保护功能,但是光伏系统并网时,电网公司仍然会要求加装‘失压保护开关’,这是为实现防孤岛准备的二次保护,是合理的要求】


  • 输入过电压保护


NB/T32004的国家并网标准指出当直流输入侧电压高于逆变器允许的直流方阵接入电压最大值时,逆变器不得启动或在0.1S内停机,发出警示的信号。这个保护也是客户在查看相关技术参数时,需要着重注意的点,需要关注厂家是否具备这个功能。


  • 输出侧过电压/欠电压保护

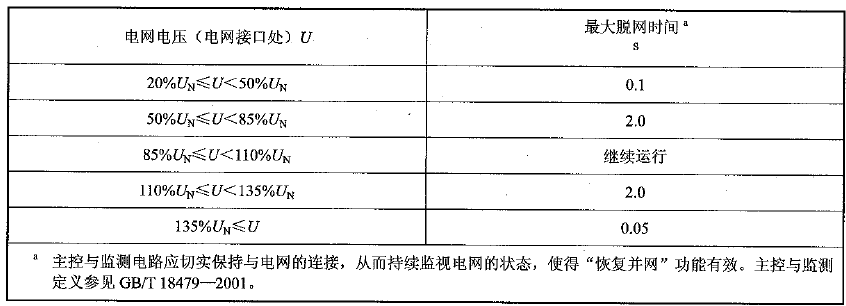

并网标准中有对光伏逆变器交流侧异常电压响应时间的具体规定,规定如下:



其要求当电网电压高于242V时,逆变器需要在2S内脱网,当电网电压高于297V时,逆变器需要在0.05S内脱网。

【小固解读:由于电网的复杂性,触发逆变器的过欠压保护是很普遍的现象,在电网许可的情况下,一般可以通过调宽逆变器的输出电压范围,以减少该现象的发生。】


六.证书与标准




中华人民共和国能源行业标准NBT 32004-2013是国家能源局在2013年8月1日颁布执行的,其规定了光伏逆变器的的类型、使用、安装和运输条件,规定了光伏逆变器的试验和检测方法。在逆变器生产和设计、检测过程中,需严格按照此标准执行。

【小固解读:逆变器在不同国家并网,都需要遵照当地的并网法规。这也给逆变器的适应性提出了极大的挑战,因而,我们一般认为,一台逆变器实际复核的法规越多,越能体现该逆变器厂家的综合实力!】


七.常规

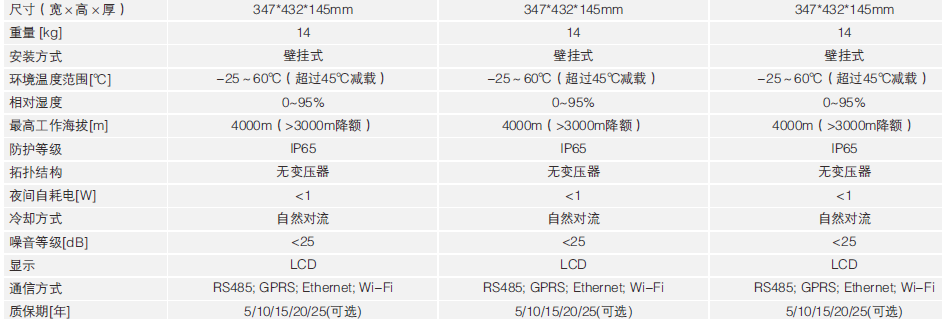

  • 尺寸、重量和安装方式


体积小、重量轻、安装方式简单的光伏逆变器一直受到客户的青睐。体积小、重量轻往往意味着运输方便,减少了在运输过程中机器损坏的风险。而壁挂式的安装方式则是客户的首选,客户只需查看墙壁或者安装附着点是否稳定牢靠,减少了安装的人力和物力。


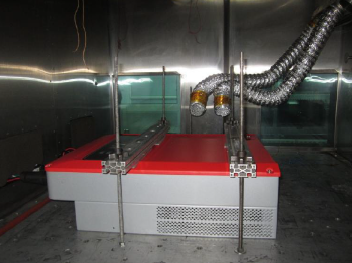

  • 环境温度范围


环境温度范围也是大家需要着重关注的技术参数,环境的温度范围往往体现了逆变器耐受低温和高温的能力,决定了逆变器的寿命。




【小固解读:如果逆变器有较宽的环境温度范围,说明逆变器耐受低温和高温的能力更优异,性能更好。】


  • 防护等级


在实际的项目现场,很多客户都会有这样的疑问:“逆变器不是可以安装在户外吗?不是可以防水的吗?怎么有的项目还会装个挡雨板?我的项目以后是不是都要加装?”带着上面的疑问,小固不得不先介绍下防水防尘等级—IP65的含义了:

IP是国际用来认定防护等级的代号 IP(Ingress Protection)等级由两个数字所组成,第一个数字表示防尘;第二个数字表示防水,数字越大表示其防护等级越佳。

第一个数字

固体外来物进入的防护等级

0

无防护

1

防止大的固体外来物进入(直径 50mm 或者大于 50mm )

2

防止中等尺寸的固体外来物进入
(直径大于等于 12.5mm 长度不大于 80mm)

3

防止小的固体外来物进入
(直径大于等于2.5mm)

4

防止固体颗粒外来物进入
(直径大于等于 1mm)

5

防止有害的粉尘堆积

6

完全防止粉尘进入


第二个数字

防水保护

0

无防护

1

对垂直滴水有防护

2

对垂直方向 15° 内的直接喷溅水有防护

3

对垂直方向 60° 内的直接喷溅水有防护

4

对任何方向内的喷射水有防护,允许有少量水进入

5

对任何方向的低压喷射水都有防护

6

对巨浪或者强力喷射水有防护(注水)

7

对短时间浸入水中有防护
(15cm-1m,半小时以内)

8

对一定压力下长期浸入水中有防护

那么好了,我们可以说IP65的组串式逆变器,它的防护能力已经非常强大了,同时我们也注意到,这个所谓的IP防护,其实跟阳光直射,没有一点关系。阳光的直射会降低逆变器的使用寿命,会影响发电效率,会使外观老化。

【小固解读:具有IP65防护等级的逆变器您可以放心安装在室外,但是一定要通过给逆变器加装盖板,或安装在屋檐下,或安装在支架上(组件下方),等三种方案,保证避免阳光直射,减少各种不利因素的影响,保障光伏系统全生命周期的投资收益。】


  • 冷却方式


逆变器的冷却方式是很多厂家存在分歧的点,有的厂家觉得完全不需要风扇散热,有的厂家觉得所有的逆变器都要加装风扇。

【小固解读:小固觉得这两种说法各有各的道理,风扇属于易损件,如果长期使用,会容易损坏,降低逆变器的稳定性,增加运维成本。另一方面如果不加装风扇,会使逆变器的散热受到影响,尤其在外界环境温度很高的情况下,逆变器不能及时的散热,影响寿命。当然,在特定条件下,我们需要考虑带风扇的设备如何避免风沙影响的问题。】


八.总结

光伏逆变器的技术参数是逆变器性能最直接的体现,上述内容对光伏逆变器的参数进行了详细的介绍,后续小固还会对某些特别内容进行更加细节性的剖析,也欢迎大家在文章后踊跃留言,提出您对于光伏逆变器技术参数的理解,或者您需要详细了解哪方面的内容。

感谢您对小固的支持。
