2022-04-02

发布会三天 | 固德威光电建材方法论

为期三天的固德威光电建材线上发布会,在今天圆满落幕。




 三场直播里,我们与研发合作伙伴曼宁家、凯伦、威卢克斯联合发布了旭日瓦、北极瓦、星宇顶三款光电建材产品,为大家描绘了拥有零碳生活场景的未来。



三天议程汇聚综合起来,就是固德威想输出给大家的关于光电建材的完整方法论。



 扫码观看三天直播精彩回放



旭日瓦、北极瓦、星宇顶

诠释零碳生活方法论



基于对建筑的尊重,固德威认为光电建材需要同步具备建材和光伏双重属性:建材属性要求产品美观、防水、防火、抗风揭;光伏属性方面则要做到安全、可靠、稳定、耐久。



针对光电建材的核心痛点,基于固德威自身对光电建筑的长期思考、客户需求的长期调研,经过反复试错、大量实证,工程师们研发出了三款光电建材产品,从零碳建筑、零碳阳光房、零碳出行三个角度阐释了对零碳生活的理解。




 旭日瓦——赋能零碳建筑




 很显然,要在建筑中实现光伏发电产能,建筑屋顶是最优质的场景。而坡屋面更符合我们光伏发电的倾角需求。



旭日瓦实现了与传统屋面基层的完美融合,从以下几方面展现了建材功能:

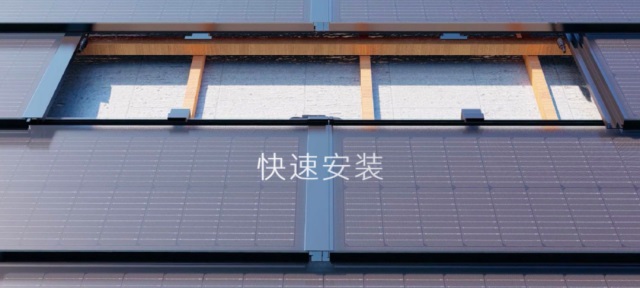

快速安装技术:下部挂接的方式,同时解决了产品的结构固定和抗风揭需求;




 防水方面:通过上下两片瓦片的搭接咬合,形成密不透风的防水构造。左右两边采用了双道导水槽进行辅助排水,形成以排为主、以防为辅的结构防水系统,具备优异的防水性能;




防火是建材基本的需求:旭日拥有3A级的防火性能,既通过了IEC61730的燃块测试A级、火焰蔓延测试A级,还通过了建筑材料A级燃烧性能测试;



另外,旭日产品通过3C、TÜV、CQC冰雹撞击、载荷、防火、防水等测试,以及加速老化、高低温冲击、紫外线等环境箱测试,满足了光伏标准。作为建筑光伏一体化产品,旭日瓦还通过了IEC63092认证,由此可见旭日产品通过了建材和光伏双认证,同时也完成了绿色建材的列名。

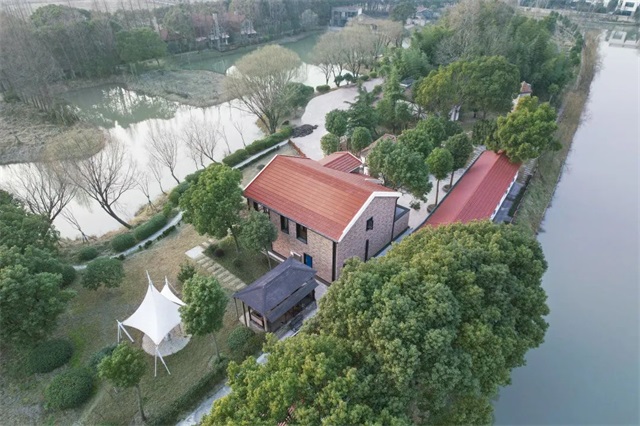

 (上海奉贤区落地项目)

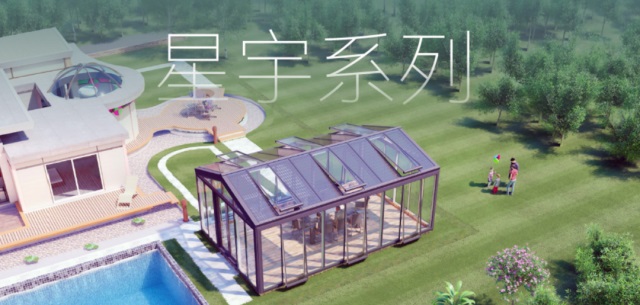

星宇顶——营造零碳阳光房




 固德威一直推崇积极主动产能,与威卢克斯积极主动的建筑设计理念高度吻合,双方在零碳阳光房场景进行了深度的合作,最终形成零碳阳光房的解决方案,这是主动产能与主动建筑结合的第一步。



固德威通过建筑光伏一体化技术将产能模块与阳光房顶面进行深度融合,巧妙的利用人们对遮阳的需求,同时实现了阳光房产能的核心功能,而且并不影响阳光房的通风采光需求。通过产能模块所产出的绿色清洁能源完全满足阳光房对能源需求,而且多余的能源可以用固德威储能产品存储起来备用。



除了主动产能之外,固德威零碳阳光房还能通过智慧控制系统通过实时监测室内空气质量和温湿度实现主动通风、采光、遮阳等智能控制。把主动产能、主动控制和以人为本的理念相融合。

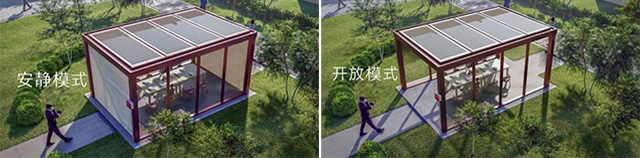

同时,星宇顶适用于多场景阳光房,如布置了帷幔系统,顶上为可开启的产能模块,产能模块具有柔和透光的功能,但并不会在室内形成光斑。当帷幔和遮阳全部开启的状态下,它可以说是一座景观亭,路过的人们可以在这里小憩歇脚。对于这样一个集成主动产能、多样化空间的零碳阳光房,我们非常有信心。

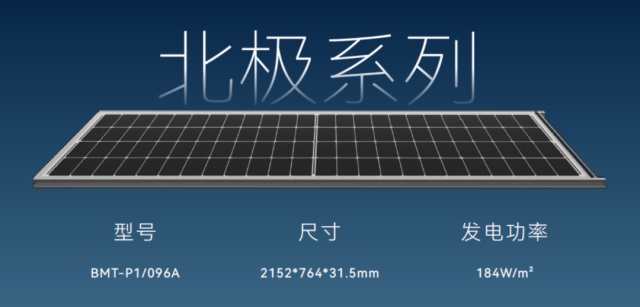

北极瓦——护航零碳出行




 现实生活中随处可见大面积的露天停车场,利用这些停车场大量建设光伏车棚,产生的绿色电力可以有效缓解交通领域碳排放的问题。而且,作为天然的汽车高周转场所,公共停车场是绝佳的光伏发电消纳场景。结合现在新能源汽车的迅猛发展趋势,固德威研发出了北极瓦,提出了针对车棚的一体化解决方案。



它的结构要简洁方便而且可复制,它具备光伏发电的功能,产生清洁的电力。它还要具备储能和充电功能,将多余的电储存起来,需要时再给汽车充电,或提供给其他负载。再利用固德威智慧能源管理平台,来实现对车棚的数字化、智能化管理,进一步提升一体化方案的安全和效率。



最终,我们得到了一个集发电、储能、充电和智慧能源管理功能为一体的智能微网系统,这就是固德威零碳出行解决方案。

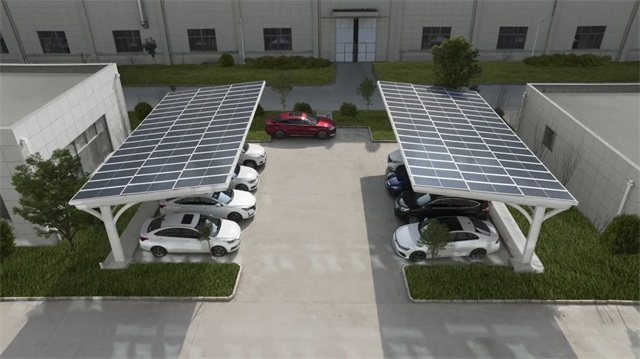

 (安徽广德市基地落地项目)



根据计算,以车棚这样的场景,考虑到实际的风压雪压的组合影响,北极瓦比地面电站的标准组件最大变形量低60%,而且北极瓦最大能承受1.7万帕的机械载荷,这使得北极瓦能做到滴水不漏。



实用、美观的同时,搭建完成由北极瓦构筑的车棚周期仅需3天。固德威零碳出行解决方案还具备特有的社会价值。在工厂、商场、服务区、充电站等都可以建设光伏车棚,有助于将清洁能源的理念推广到人们的生活中去,真正去开创零碳出行的新时代。


工商业一体化光伏屋面系统


早在2021年,固德威便在工商业单层屋面领域积极与凯伦股份进行联合产品研发,针对高分子防水卷材屋面,实现建筑光伏一体化的技术方向进行重点攻关与突破。凯伦的TPO卷材解决屋面25年的防水难题,再融合固德威的轻质光电建材产品,共同形成安全可靠的工商业一体化光伏屋面系统。目前该项研发工作正在高效有序地推进中,这款与传统卷材高度融合的产品将会在下一次发布会中隆重亮相。敬请期待!



我们还邀请到了来自建筑设计、行业协会、市场观察、绿色能源领域的专家大咖,聚焦建筑光伏一体化应用与设计理念,以及光电建材在实际应用中的项目开发、设计和施工等主题干货。



建筑光伏一体化应用与设计理念



在发布会第一天,我们邀请到了仲继寿博士、徐宁建筑师、赵永红博士和胡丹分析师,为我们带来了一场精彩的关于建筑光伏一体化应用与设计理念的论坛演讲。



详见《发布会第一天 | 主动产能是实现建筑碳中和的必由之路》



零碳生活场景实施路径



发布会第二天,来自固德威、曼宁家、凯伦、威卢克斯的技术专家为大家阐释光电建材构建的零碳生活生态场景。

《能源变革时代下,共建光电建材生态圈》

潘洋


看见



要能看见人类针对碳的能源革命,人类社会经历了三次大的能源革命,整体趋势是从高碳能源向低碳或零碳能源演变。



要能看见政策顶层设计的导向。在国务院《新时代的中国能源发展》白皮书中,中国能源利用进入高质量发展新时代,建设多元清洁的能源供应体系。



重新定义零碳建筑,零碳建筑是一种高能效建筑,可现场生产或采购无碳可再生能源或高质量碳抵消的建筑,其数量足以抵消与建筑材料和运营相关的年度碳排放。



拥抱


潘总强调BIPV,重点在于I:integrated,融合)。要加入生态圈,获得协同效应和品牌价值。而拥抱光电建材,在价格体系、比较优势、合作共赢、市场保护都具有极高的价值。



走入


演讲最后,潘总呼吁要积极加入光电建筑生态圈,不仅能够获得商务支持、解决方案、现场服务、售后服务,同时还能获得软件+硬件+服务,畅享智慧能源及金融服务支持。



《坡屋面-零碳演化之路》

秦艺



秦艺先生以坡屋顶的演化开篇,分为古代茅草屋顶、天然石板屋顶、传统瓦屋顶、现代普通屋顶、节能型通风屋顶、零碳与屋顶。



现代普通瓦屋顶


在现代普通瓦屋顶部分,秦艺先生指出其主要功能是构造简单、相对稳固、比较美观。现代的屋顶,在本质上又有了巨大变革。人们不再单纯地依靠天然材料,而是采用水泥和烧制的人工材料,而且更加重视屋顶的装饰。现代普通瓦屋顶需要考虑升温问题,屋面吸热→阻碍热量交流→材料过度升温→室内温度升高。



节能型通风屋顶



我们居住环境中有25~30%的热量损失来自于屋顶。而在热量传递中,却有40~45%热量来自于屋顶。在节能型通风屋顶,其功能主要围绕在通风节能、隔热、美观、多重防水、安全、抗台风、与建筑同寿命等方面。



节能型通风屋顶,据测算夏季室内天花板温度每降低1℃,节能通风型屋面能减少空调制冷能耗约3.75%;年用电量约降低1,125kW,全年家庭用电综合能耗降低约10%。



最后,秦艺先生着重介绍了零碳与屋顶部分,光伏+节能型通风屋面。以北京五口之家为例,屋顶可安装光伏面积100平米,最大可安装17KW,建筑年用电量(外购电)为0,并产生10713kWh电能用来余电上网。



《全生命周期“融合”光伏系统》

李忠人



李总以传统彩钢瓦屋面问题切入,向观众首先展示了锈迹斑斑的彩钢瓦。固定螺丝腐蚀失效后导致的脊瓦破损,即便各种处理和形式结构,也需要循环的治理漏水。传统彩钢屋面+光伏瓦的翻新维修会带来大量的维修费用(3-4元/瓦),同时伴随高额的停产停电损失。



“好屋面,不维修”

好屋面不能在依赖传统的化学防腐,走向物理防腐为主。



李总提出自身的思考,如何达到可靠而经济的不翻修的钢屋面,并提出三个特点:



1、物理防腐为主—形成强粘结的耐久覆膜;

2、不怕“碰瓷”——覆膜不会被擦碰导致脆裂剥落;

3、不必“回家”修复——覆膜划伤后可以现场快捷修复,无需移动和烘箱等。



李总强调防水不能靠“硬拼”,要解决两大痛点,渗漏和锈蚀,需要从传统走向融合——拼接排水与焊接防水。



安装光伏屋顶需要具备“目光远、用的久、省的多”。对全生命周期综合成本做对比。



以一万平米屋面为例,对比传统镀铝锌彩钢瓦,因为增加了TPO卷材复合与焊接,前期投入可能多了40万元。但随着时间的推移,一次又一次的维修、翻修给企业主带来大量的工料费和停产损失,给电站带来可观的拆装人工支出、组建损耗和发电损失。我们可以看出,融合瓦屋面可以节省75%的总费用。



《建筑碳中和与幸福是否可以兼得》

褚艳华



褚老师以建筑面积增长趋势和所带来的的建筑碳排切入,从人均碳排放来看,超出全球碳排放平均水平,另一方面也低于部分世界发达国家,其原因在于我国国内人均碳排水平还在增长,大多数发达国家已经达峰。



“主动式建筑”呼之欲出



褚老师指出,建筑以人为本,将使用者利益置于首位,以使用者的身心愉悦(Well-Being)为第一目标。未来建筑应该是一个有机的生命体。



最后,褚老师强调了建筑设计价值,“主动设计,可以寻求使用污染更少、使用更少能源、产生更少废物的策略和适宜的技术,提供安全、健康、成本更低的解决方案”。突出本次分享主题——建筑光伏一体化,对用户的健康舒适与更清洁未来产生积极影响。



光电建材的实际应用



发布会第三天,国内外专家聚焦光电建材的实际应用,为大家解惑。



《丹麦节能建筑中的光伏应用》

Henrik Bruun Martens



来自丹麦驻华大使馆的能源参赞 Henrik Bruun Martens先生为大家介绍了建筑在未来能源中的作用。要强调能源效率,能够从新能源投资中获得更多;新能源对化石能源的替代;正确时间产能(能源灵活性、数字性的价值)。



我们对于能源的使用主要是考虑很多在超出设计之外的使用场景,比如能源异地的需求,比如太热、太潮湿、高度相关的能源消费,但较少的设计和舒适度。



有价值的丹麦经验



自1961年第一个丹麦建筑法规以来,新建筑的能源需求已经降低了95%。建筑法规对新建筑和待翻修建筑的总能源需求提出了严格的要求。



Martens先生以1938年丹麦开始改造的一个7000平米的政府大楼为例,能源改造包括,墙体外的保温、新型三层低能耗窗户、新型散热系统、太阳能热供暖等,结果年用电量从103降低到15kWh/m2。



随着电力逐步走向绿色,消费也必然需要数字化和灵活性。未来的能源系统需要数字化的解决方案、数据的自由流动。



最后,Martens先生提到了哥本哈根已经构建了能够灵活能源交易的平台,同时强调建筑能源消费的平衡有助于绿色未来的实现,继而能够减轻能源账单的开支。



《低能耗建筑的设计思路》

冯雅



冯雅博士以成都几个实际工程应用概况切入,介绍利用了供暖空调与通风系统、太阳能光电光热技术与建筑一体化、充分利用自然通风、天然采光与可调节外遮阳,使得建筑能耗明显降低。



室外气象参数与建筑围护结构的热工设计



在亚热带气候适宜性建筑设计中,冯博士强调要遵循气候的建筑空间形态、表皮、良好的自然通风,特点要 “通”、透”, 良好的“自然通风与遮阳”。



在低能耗建筑非透明维护结构设计中,对被动建筑计算分析,确定最合理的维护结构热工参数,要考虑多种工况。



外窗: 通过玻璃的辐射所造成冷负荷所点比例最大,需对外窗进行遮阳设计可有效降最大,需对外窗进行遮阳设计可有效降低建筑的空调冷负荷。结果表明当遮阳系数设置为 0.2时,结果表明透过玻璃的太阳辐射负荷可降低74%。



可再生能源的利用对低耗能建筑的作用



冯雅博士以成都地区为例,成都地区太阳能资源相对匮乏,太阳能散射辐射比例较大,全年散射辐射累加占总辐射的比例约为31.8%。



应用太阳能的静态回收期约为9.8年。在项目光伏装机容量125KW,建筑直流负荷:101KW 自然通风(含混合)降低建筑年能耗 8% 。基本上达到净零能耗要求的目标。



最后,冯雅博士提出了在关注超低能耗建筑、近零能耗建筑与产能建筑的关键技术应用问题。



1. 新能源综合应用怎样才算是满足建筑筑耗?

2. 建筑节能与产系统之间的如何平衡;

3. 光伏建筑应用对于节能减排的作评价导则;

4. 产能建筑中,光伏发电与耗的季节性波动态匹配;

5. 直流技术与储能怎么应用;

6. 可再生能源技术如何选择。



《零能耗建筑光伏一体化设计》

罗多



罗多院长从国家零碳远景、顶层设计政策出发,指出目前城镇存在大量的低效能源应用场景。



实现碳中和的路径



建筑部门如何从“建筑能效提升”、“建筑产能增强”、“能源系统脱碳”、“碳汇”“碳固”四个方面实现碳中和途径,发展净零能耗建筑乃至零碳园区是关键。



零能耗建筑需要解决的主要4个问题:可靠的节能方案、舒适的室内环境、极低的运行费用、系统产需平衡。



结合净零能耗建筑技术体系的4种表现形式。罗多院长对净零能耗的标准、定义、总体目标、设计方法、理念分别作出阐释。



要实现更广范围的“零能耗”建筑还必须研究更先进更高效的建筑技术,使得建筑能耗进一步降低,建筑产能越来越高。如:中美清洁能源联合研究中心建筑节能联盟正在研究的“零能耗”技术:根据一年四季气候变化可调围护结构性能的智能幕墙;基于光伏发电和燃料电池的交直流混合微电网;基于人行为自学习的末端智能控制系统等。



罗多院长最后强调“正向设计”来为零碳建筑提供全周期服务。



《建筑碳中和与幸福是否可以兼得》

张勇



建筑光伏系统与屋面系统的适应性



安全性:荷载、防火、防滑、防坠落等;



使用功能:防水设计工作年限、防水等级、基本构造、主辅材选型、排水等防排水措施,以及施工、工程质量验收和使用维护;



可行性:既有建筑屋面安装光伏系统的检测、评估等内容。

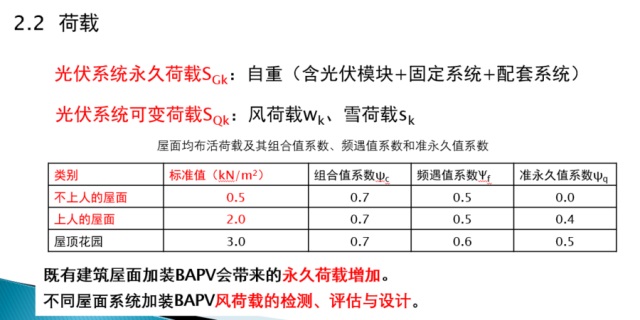

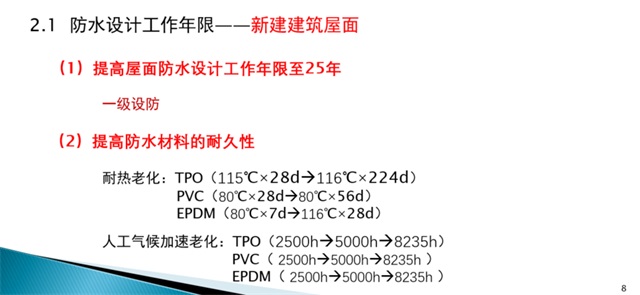

在屋面和防水问题上,张勇总工程师主要探讨了防水设计工作年限(新建建筑屋面和既有建筑屋面)、荷载、固定方式、排水、检修通道等问题:





最后,张总工程师作出总结,屋面+光伏的未来,是机遇与挑战并存的,同时要关注屋面防水设计工作年限、荷载、固定方式、节能、防火、安全措施等问题。



《工商业建筑光伏一体化项目开发痛点》

孙韵琳



孙韵琳博士的报告主要分为三个部分:项目开发流程、项目特点以及项目开发痛点。



项目可行性分析


1、项目地日照资源分析

2、工商业园区分析

(1)可利用屋顶评估

(2)消纳能力评估

3、项目投资及收益分析






工商业光伏项目开发痛点



痛点一  厂方/园区生产经营的不确性

痛点二 厂房问题(厂房无房产证、厂房结构问题、屋面阴影遮挡和污染、屋面漏水问题)



针对以上痛点,孙博士提出以下方法:



1、针对企业生产经营的不确定性,可根据厂房行业类型、企业性质、资金实力、自信状况进行评估,尽可能排除或降低企业停产、拖欠光伏电费的风险。

2、针对无房产证的情况,目前尚无良好的应对措施。在项目开发过程中应先就房产的合法性作调研。

3、项目初步规划和设计阶段应充分考虑避开污染区域。同时平衡阴影遮挡与装机容量、消纳的矛盾,实现经济目标。

4、针对厂房结构和漏水问题,须根据相关图纸对屋面荷载作评估,确保其满足光伏实施条件。结构不满足的需加固处理则应考虑经济性和对园区生产的影响。屋面条件不利的可考虑采用新型的防水方案。

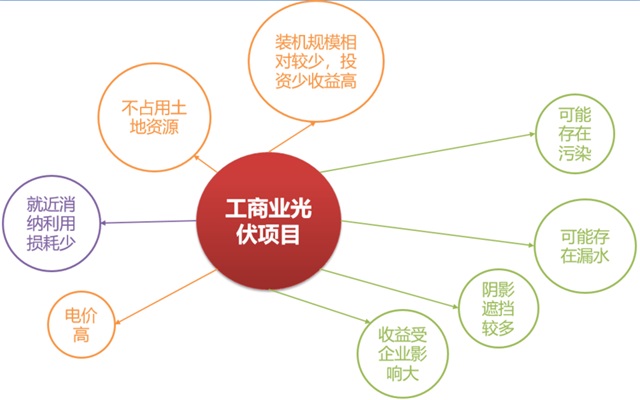

与集中式地面光伏电站相比,工商业光伏项目最大的区别在于该类型项目大多以“分布式”的形式建设在工业园区、企业等厂房的屋面。以厂房屋面为载体进行安装,不占用有限的土地资源。光伏电力直接并入企业内部电网就近使用和消纳。



孙董事长紧接着就工商业光伏项目开发痛点提出应对的举措,并强调了固德威光电建材的愿景——“让每一栋建筑发电”!



发布会的结束,对于固德威光电建材来说只是开始。


固德威致力于通过电力电子技术,结合光电建材、储能技术,为建筑提供完整的智慧能源一体化应用解决方案。



为了“让每一栋建筑发电”,固德威愿意与全球优质的生态伙伴携手共进,共同投身到能源变革的世纪浪潮中。



一起期待更舒适、更和谐、更可持续的新世纪!
