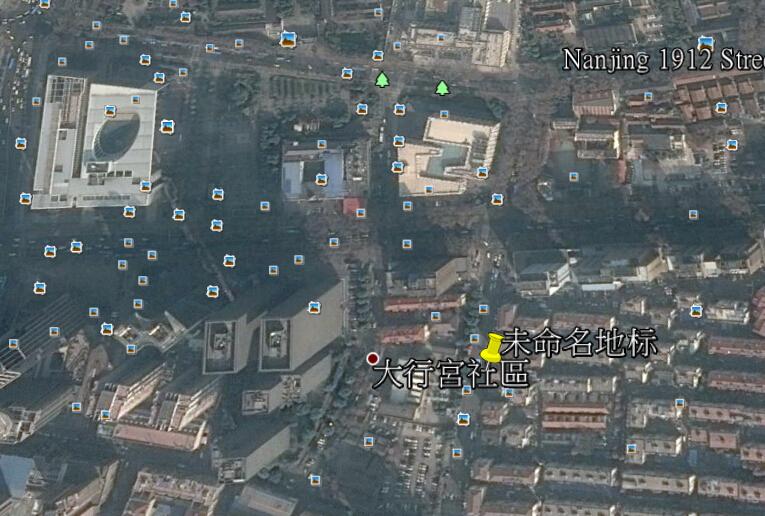

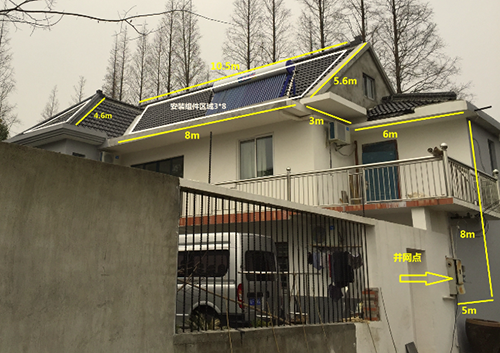

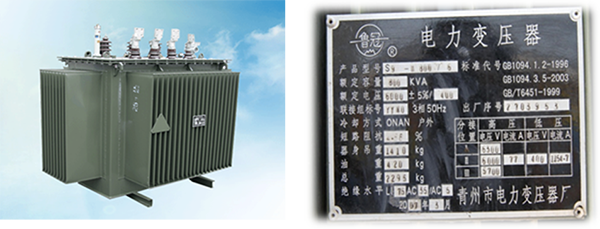

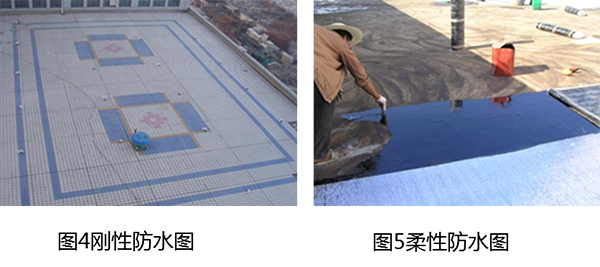

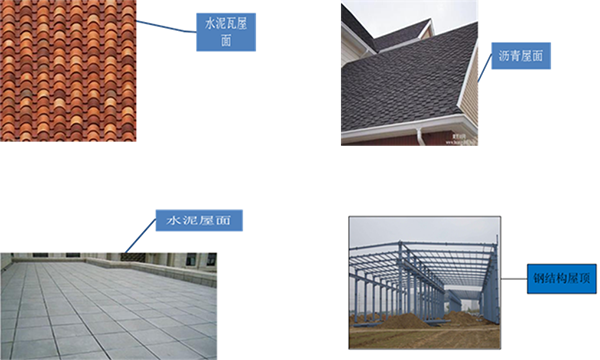

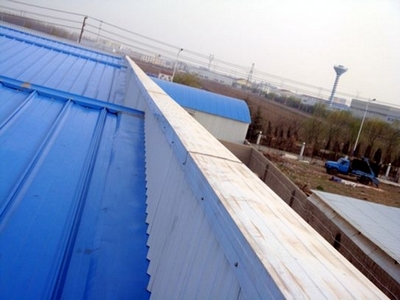

光伏系统要开工，这些准备不可少

供应商单位：

材料 / 构配件 名称：

采购单位：

拟用部位：

附件（共 页）：

  □  1 清单（如名称、产地、规格、数量等）、样品。

□  2 生产许可证、出厂合格证、质保书。

□  3 检测报告、复试报告。

□  4 其它有关文件。

检验项目：

1、

2、

3、

4、

5、

检验结论

质检员

检验时间

注：大型设备开箱检查供应商代表应参加。

工程名称

光伏并网电站

施工单位

分项工程名称

组件安装

交底单位

交底提要

组件安装技术交底

交底内容：

一、施工准备

1、对进场施工人员进行安全教育。

2、准备安装工具、清点安装材料、检查安全防护措施。

3、安装工具包括：内六角扳手（6mm）、梯子、平梯、脚手架、手电钻、手套、剪刀、锉刀、内六角扳手（5mm）、钻头（3-9）、胶枪、皮锤、卷尺、角磨机、活扳手、铅笔等，安装材料包括：组件、防水胶条、防水胶棉、螺栓、压块、压块螺母、燕尾丝、边压、密封胶垫、密封胶、导水槽等，及保险绳、手套等安全防护用品。

二、施工流程

安装前准备→检查横梁安装精度→安装防水胶条→安装导水槽→组件粘接防水胶棉（可与前两项同时进行）→安装组件→安装压块→检查验收/安装完成

三、施工方法

1、检查前期横梁安装精度，不允许和设计要求有较大偏差，有偏差较大地方需要求按照图纸要求返工，钢构焊接需有相关验收合格单。

2、将防水胶条裁切成所需尺寸，防水胶条有一定的伸缩量，裁切时需留相应的余量。

3、将裁切好的防水胶条安装在导水槽相应的卡槽内，防水胶条T型部分需完全卡在导水槽卡槽内，防水胶条和导水槽卡槽分左右两部分，安装时注意区分。

4、安装导水槽：导水槽通过螺栓与C型钢安装孔连接固定螺栓，螺栓上端安装有密封胶垫，在紧固螺栓时用力矩扳手紧固，要求力度适中、不允许有松动现象，防止密封胶垫破损。导水槽左右间距为1000mm±1.5，导水槽保证下端平齐，误差±3mm，导水槽安装顺序为2+N形式，既先安装两根导水槽后安装组件，然后每根安装好后安装组件，依次类推。安装完成后需将导水槽保护膜去掉。安装螺栓要求能轻松放进导水槽和C型钢安装孔内。

5、在安装组件前将防水胶棉粘贴在组件上边框上，粘贴平整牢靠，保证防水胶棉下边与组件上边框相平齐。在整个边框面部不允许有褶皱，角部折弯时需要将褶皱处留在长边角部处，或者用剪刀修正平齐。

6、安装组件：

6.1从下端往上端安装组件，每相邻组件上下边框之间间隙在5mm之内，安装时需在组件上下边框交接处立面两端打胶；每个组件下边框下檐需要吻合压在下组件上边框上，安装组件时需要左右上下轻微移动组件，使组件处在合适位置；

6.2安装后间隙较大地方需要密封胶密封，禁止过量打胶，禁止密封胶残留到组件上面。安装时杜绝野蛮操作。

6.3防漏要求：整个大棚组件部分不允许有漏雨现象，若漏电超过5个，每个漏点罚款50元，并无条件返修直到无漏点，若一个大棚一次验收无漏点，一个棚奖励200元。

6.4组件安装过程中，组件正面玻璃、背面背板禁止划伤，划伤组件禁止安装、应隔离存放；整个工程组件无破损率，所有施工方造成的组件破损均应照价赔偿，如若发现人为刻意破损，会额外罚款。

6.5组件安装平整度：相邻组件高度差不超2mm，整个大棚区域东西轴线组件高度差不超5mm。

6.6组件边缘高差，相邻组件高差不超1mm。组件整个平面角度为20°，偏差≤1°。

6.7组件开箱前应检查外包装箱是否有破损，若有破损应及时通知厂家、监理、物料员、现场管理技术人员现场确认。若无现场确认，出现组件破损情况由施工方承担。

7、压块安装：

7.1组件安装完成或组件安装的同时，将压块按照图纸尺寸位置安装。压块螺母紧固后需“横”到导水槽内，不允许压块螺母有“竖”向现象。压块螺母分正反两面，带压痕面为上面。

7.2安装压块必须使用安装工具，目前安装工具为木板，安装压块时安装人员必须有保护措施。安全绳必须牢靠，且需绑在安装人员身上，下班时需随安装人员将木板和安全绳随时撤下来，安全措施不到位，未撤木板、安全绳，发现一次罚款1000元。

7.3压块需及时安装，随棚安装，若各施工队压块没有及时安装，造成组件滑落，各施工最除赔偿物料损失外，还有额外罚款。

7.4整个压块安装过程中不允许对踩踏组件任何部位，发现一次罚款1000元。杜绝人员、重物放置上面。压块安装时螺栓紧固力度要适中。

7.5压块应按照要求数量全部安装，不允许有漏压现象。

8、防漏要求：整个大棚组件部分不允许有漏雨现象，若漏点超过5个，每个漏点罚款50元，并无条件返修直到无漏点。若一个大棚一次验收无漏点，奖励200元。

9、检查验收：整个电站安装工作采用边安装边检查验收形式，工作中各施工者需保证自检合格，整体安装完成后，需统一全面检查验收。

四、质量要求

1、导水槽左右间距为1000mm±1.5，安装导水槽保证下端平齐，误差±3mm。

2、导水槽与C型钢靠安装螺栓、密封胶垫连接固定密封，需保证连接牢靠，不渗水。

3、每相邻组件上下边框之间间隙在5mm之内，有间隙地方需要密封胶密封；每个组件下边框下檐需要吻合压在下组件上边框上。

4、压块螺母紧固后需“横”到导水槽内，不允许压块螺母有“竖”向现象。压块安装时螺栓紧固力度要适中。

5、组件安装平整度：相邻组件高度差不超2mm，整个大棚区域东西轴线组件高度差不超5mm。

6、组件边缘高差，相邻组件高差不超1mm。组件整个平面角度为20°，偏差≤1°。

7、安装后有间隙地方需要密封胶密封，禁止过量打胶，禁止密封胶残留到组件上面。安装时杜绝野蛮操作。

8、整个组件均不允许承重，杜绝人员、重物放置上面。

9、防漏要求：整个大棚组件部分不允许有漏雨现象，若漏点超过5个，每个漏点罚款50元，并无条件返修直到无漏点。若一个大棚一次验收无漏点，奖励200元。

10、未尽安装要求以现场技术人员指导为准。

交底人

接受人

交底日期

工作人员
