2022-01-11

典型村级&小型工商业光伏电站设计全过程

随着太阳能发电越来越火爆,工商业光伏发电越来越受到企业主的青睐,同样村级电站也逐渐成为扶贫的主要模式,规模一般在60kw以上;商用项目一般安装在闲置屋顶,以自发自用、余电上网为主,村级电站和地面电站建设则需要考虑用地类型,提前确认好土地性质,一般以全额上网为主。

村级电站和小型商用电站设计过程类似,此次小固探查了一个175KW工商业屋顶项目,跟大家分享它的设计过程。


.项目地勘查

项目地是处于江苏省苏州市的一家工业屋顶,屋顶是水泥平面屋顶,承载能力符合分布式光伏要求,周围无阴影遮挡,适合安装光伏系统。

.组件

1.组件的选择

先确定组件的规格,再根据项目现场的大小选取合适的逆变器,组件选取市面上常见的晶硅组件,下表是一组多晶硅的具体参数,该组件的大小为1640mm*990mm*35mm

组件的电性能参数

本次项目选用了270Wp的组件板。

2.组件的安装角度

光伏组件的安装角度是整个系统获得最佳发电量的最重要因数,国内一般组件朝南放置,安装倾角根据各地区纬度不同有一个最佳倾角。

纬度

海拔

组件斜面峰值小时

苏州

120.624

1280.10

24

苏州市安装最佳倾角

传送门1—全国各地组件最佳倾角

3.组件的阵列间距

最小间距应保证冬至日9点至15点期间,光伏组件不出现遮挡,计算公式如下:

计算可得:

4、组件的具体排布

根据绘测,项目现场可排布组件数量为700块,总的项目大小为189KW270Wp*700)。

.支架(含接地)

1.先放好水泥墩子(柱体)

2.支架固定

支架底部/上端固定

组件边框固定

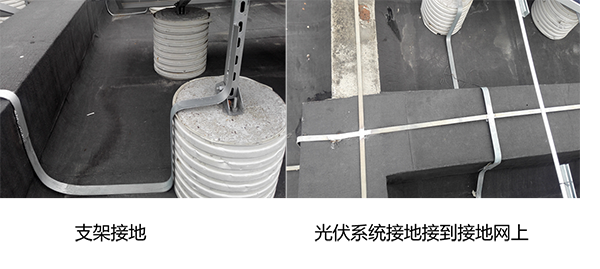

3.支架接地

支架底部焊接扁钢和建筑屋顶的接地网接在一起,构成网格。

建筑的接地网


当整个接地网焊接完成后,马上用电阻仪进行接地电阻值测试,当接地电阻R4欧姆满足工作接地的要求。


四、逆变器的选择

1.工业并网点为380V,朝向均一致;组件总功率为189KW,可选择技术成熟、转换效率高的25KW的逆变器 7台,容配比为1.08. 接近苏州地区最佳容配比。(针对大型项目现有50KW~75KW可选,更节约成本,发电效率更高)传送门2——各地最佳容配比

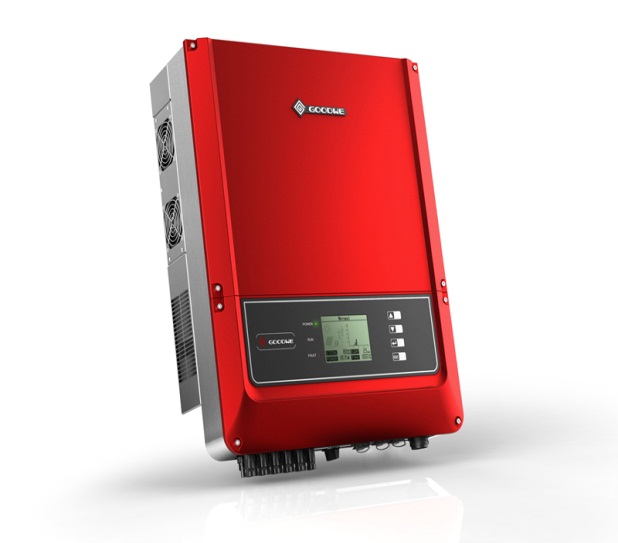

GW25K-DT



GW25K-DT

GW25K-DT









交流输出









32500

25000









25800

37









1000

50/60Hz; 400Vac









电压范围 (V)

输出范围

启动电压 (V)

最大直流电流(A)

电流总谐波失真

输入路数

功率因素

超前~0.8 滞后



路数

可并联)

3W/N/PE







AMPHENOL/ MC4/PHOENIX










最大效率

欧洲效率

MPPT99.9%





















2.现场逆变器图片


.线缆选择

2交流侧YJV-4*16+1*10mm

?  直流线缆多为户外铺设,其需要防潮、防晒、防寒、防紫外线的特点,所以选择光伏认证的专用线缆,线径为 PV1-F 1*4mm2。

?  交流线缆用于将逆变器交流侧与交流并网柜相连,除了要考虑防潮、防晒、防寒、防紫外线,还要考虑到交流电压损失和线径载流量,所以选用YJV型电缆,线径选择4*16+1*10mm2的线缆。

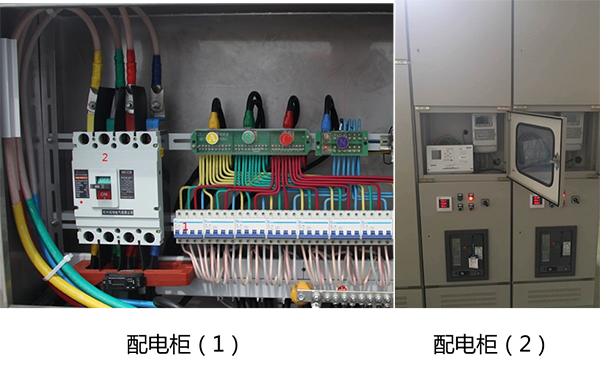

六、配电柜选择





.整体方案


1.设备清单


设备

1

700pcs


支架

3

74

若干

交流线缆YJV-4*16+1*10mm2

6

17

供电局提供

监控

<span style="font-size:12.0pt;font-family:;" "="">GPRS/RS485/WIFI

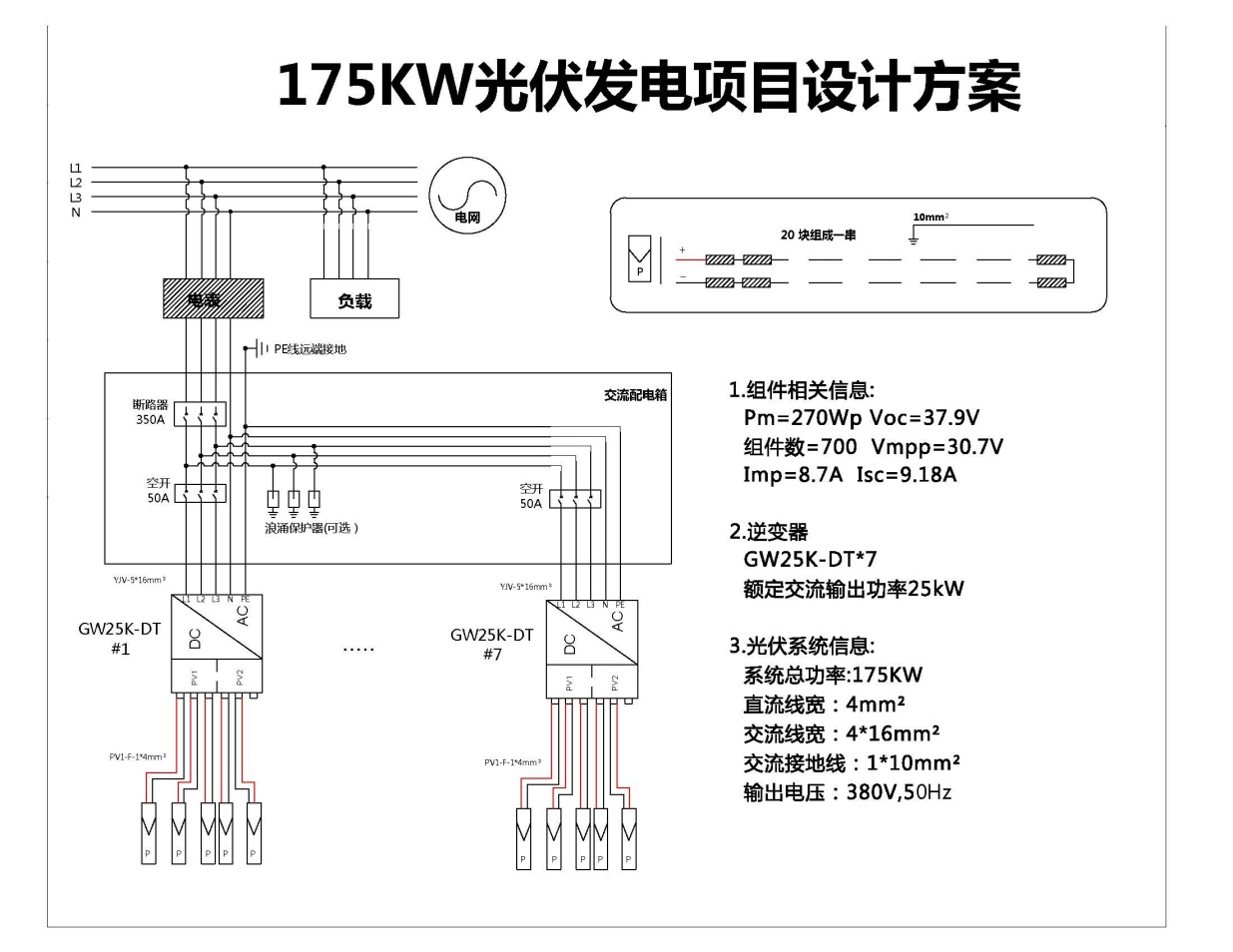

2.系统图

八、发电量

苏州地区的光照按照全年每天3.78小时计算,(传送门3——全国各省峰值日照时数)该项目首年发电量241447度。
