光伏并网的关键检查项目及必备资料清单

前言


光伏系统建设完成后,在等待电网公司验收并网前,建设厂家需要对光伏系统进行前期检查和准备申请并网调试材料,小固在这里和大家讨论一下该检查一些什么内容,并提供《分布式电源并网验收和并网调试需提供材料清单》

该检查什么内容

1.检测组件

(1)检查组件的阴影情况。

检查组件排布是否已规避房屋的遮挡,检查周围是否有树木,移走或砍掉;电池板是否有积尘、树叶、鸟粪,及时清理干净。



(2)检测电池板的外观,是否有明显破损、变形,肉眼可直观看出,如图3;组件内部的隐裂、断栅、热斑只能借助专业的检测设备,如图4;



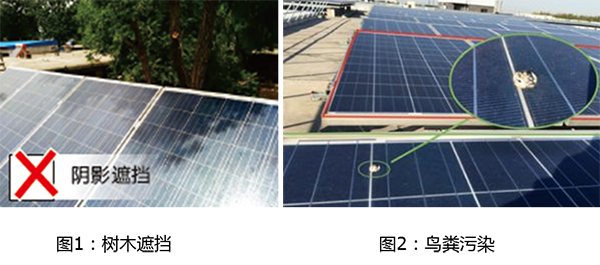

图3:组件施工常见故障

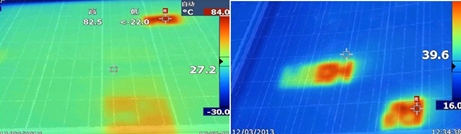

图4:组件出现热斑

(3)检查每串电池板的连接状况是否良好,常见问题如图5.

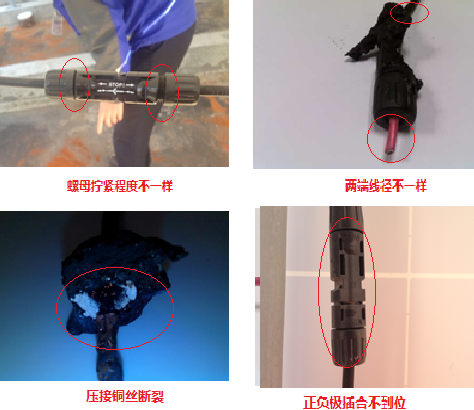

图5:组件连接器常见问题

(4)组串电压的测量

用万用表插入每串组件的正负极直接测出当时的电压值,亦可以根据组件的规格书里的开路电压估算,同时考虑温度对电压值的影响。

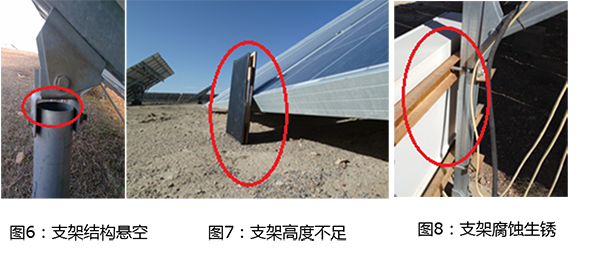

(5)组件支架的问题

支架决定着组件板是否齐整,方位角、倾角是否一致,决定组件的高度是否会出现遮挡或者太高不抗风力的情况。组件边框支架的接地也是逆变器稳定运行重要的一环。


2.线缆检查

(1)直流线缆套在明铺的导管中,确保没有暴露在外面的部分,而且布线要合理。


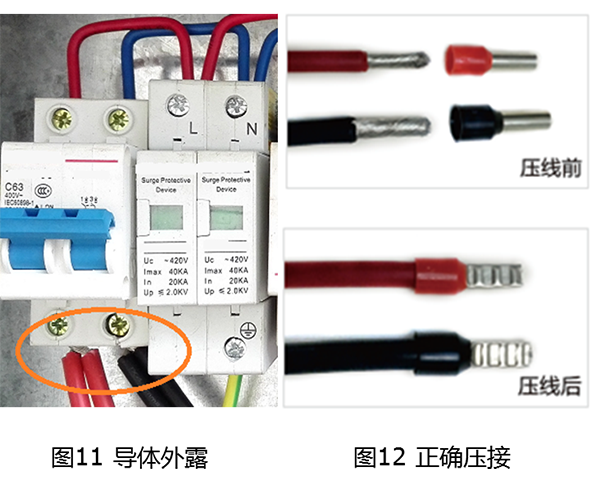

(2)交流线缆选用的是YJV电力电缆,检查选用的线缆线径是否符合线路载流量和压降的要求。尤其是很多农户,会选择铝芯的线作为交流输出线,规格相对铜线要选择粗一些。同时建议客户剥线后,对线头进行压接,确保导体部分不会外露,如图11和图12所示。


3.逆变器检查

1)图13逆变器的直流端子正极里面的接触片露出太多,为压接错误。

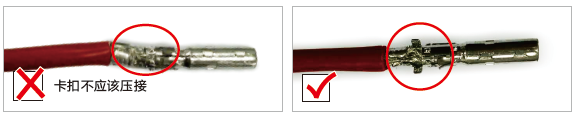

图13 端子制作对比


图14 安费诺端子压接对比

2)检查逆变器的外观、名牌、面板跟按键是否正常。

4.配电柜检查

1)配电柜内部的接线按照规范来接,检测配电柜里的设备开关规格是否符合要求。开关分合闸灵活可靠,用万用表达到蜂鸣档测量是否分断正常。

2)检测防雷浪涌保护器是否失效。绿色为有效,红色为失效,需要更换。


图15 浪涌保护器窗口图

5.光伏系统的接地

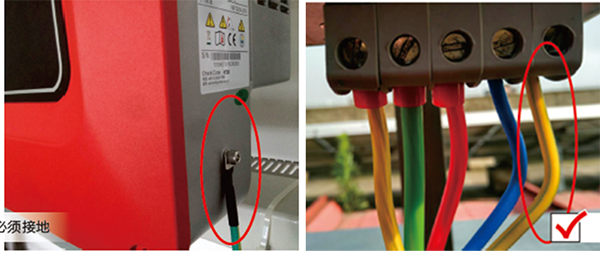

1)光伏系统的接地包括支架(组件)接地、逆变器外壳接地、输出端PE接地、交流侧防雷接地和配电柜接地。

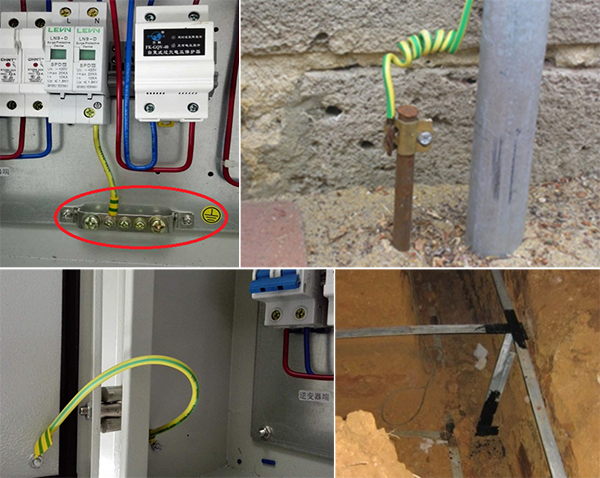

图16  光伏系统接地示意图


2)接地电阻测量

接地电阻要在合理区间内,一般要求直流侧接地电阻要小于4欧姆,交流侧的接地电阻要小于10欧姆,可利用接地电阻测试仪(例如ZC29B-2型)。具体用法见(传送门:光伏电站运维,这些专用工具您认识吗?);若不符合要求,在接地装置附近洒入碳屑或者降阻剂。


6.绝缘阻抗测量

利用兆欧表测量。兆欧表是测量高电阻的仪表,具体用法见(传送门:光伏电站运维,这些专用工具您认识吗?);主要测量逆变器的输入对地、输出对地绝缘电阻、输入输出之间的绝缘阻抗。若阻抗过低,检测PV组串与大地的绝缘情况,或者重新做一个组件与逆变器之间的直流线。


以上是建设厂家可以对光伏系统的检查,同时小固附上《分布式光伏发电系统验收表格》共大家参考并深入检查光伏系统,详见《附件一分布式光伏发电系统验收表格》。


?  需要提交哪些材料

光伏系统建设完成后,需要向供电公司提供材料申请并网验收和并网调试材料清单(部分地区可能有所不同),如表格1 所示。


序号

资料名称

380(220)V项目

10KV逆变器类项目

35KV项目、10KV旋转电机类项目

1

施工单位资质复印件件(承装(修、试)电力设施许可证、建筑企业资质证书、安全生产许可证

2

主要设备技术参数、型式认证报告或质检证书,包括发电、逆变、变电、断路器、刀闸等设备

3

并网前单位工程调试报告(记录)

4

并网前单位工程验收报告(记录)

5

并网前设备电气试验、继电保护整定、通信联调、电能量信息采集调试记录

6

并网启动调试方案



7

项目运行人员名单及专业资质证书复印件

■(非自然人性质的项目)

告知事项:

1.光伏电池、逆变器等设备,需取得国家授权的有资质的检测机构检测报告。


表格1 分布式电源并网验收和并网调试需提供材料清单

总结

施工单位的验收必不可少,是保证项目质量的关键一步,是保证并网验收合格的前提,也是保证项目安全性和可靠性不可缺少的一环。否则,当不规范的施工造成经济损失或者安全事故,引起不必要的纠纷,浪费更高的人工成本的时候,就追悔莫及了!

小固旨在通过更多的分享,希望大家在光伏的道路上少走弯路,共同提高!希望大家多多关注小固!


附件一:分布式光伏发电系统验收表格

加入我们

订阅固德威

在输入您的详细信息以接收信息

您从哪里了解到固德威?...

three

two

one

验证码:*

我同意 隐私政策 并接受这些条件

提交

项目编号


项目名称


项目地址


联系人


联系电话


项目装机规模


并网电压


主体工程完工时间


验收日期


验收当日天气状况


验收时间


以下由现场验收人员填写

第一部分:光伏组件及固定支架现场检验

序号

检验项目

检验标准

检验记录

1

光伏组件

组件数量


2

组件串数


3

有无破损或明显变形


4

开路电压测量值(V)


5

固定支架

支架安装牢固、可靠


6

支架防腐符合标准


7

与支架固定处屋面是否做防水处理


8

防雷检查

组件与支架是否接地


第二部分:综合布线现场检验

1

直流侧电缆

电缆型号


2

电缆根数


3

走线合理不杂乱


4

无明显暴露在外的部分


5

交流侧电缆

电缆型号


6

电缆根数


7

走线合理不杂乱


8

无明显暴露在外的部分


第三部分:交流配电箱现场检验

1

外观检查

外观无破损,箱体无明显变形


2

箱内检查

箱内无碎屑或遗留物等


3

内部元器件

元器件无松动、脱落


4

开关分合闸检查

开关分合闸灵活可靠


5

接地检查

需要可靠接地


6

防雷检查

防雷浪涌保护器是否工作(绿色)


第四部分:逆变器现场检验

1

本体检查

厂家
