2023-10-20

工商业电站必知!ET30大CT解决方案

在小型工商业电站中,交流母线处的电流会比户用电站大,所以要选择一款变比大的CT,旨在可以按照一定比例在交流母线上感应小电流。

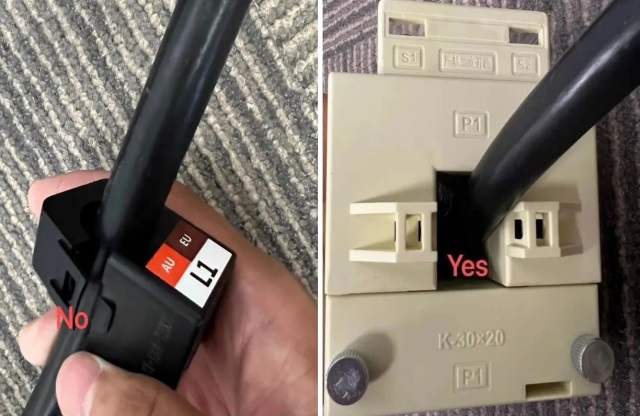

在小型工商业储能电站中,小固推荐使用ET15-30系列储能逆变器,一般情况下,ET15-30 系列储能逆变器会与智能电表 GM3000 和三个 120A的CT作为默认配置,但也有可能出现默认 CT 的线径与客户动力线不匹配的情况,具体为客户的交流母线较粗,而标配的CT的孔径太小,无法正确安装在交流母线上,如下图:





01

解决方案



因此小固推出了可以搭配大电流CT的GM330电表来解决此问题。



GM3000和GM330是完全两种类型的电表,标配的GM3000不支持CT选配功能,它只能与标准的120A CT一起使用,如果强行使用别的型号CT,则不能正常工作,所以如果想要使用其他型号的CT必须使用GM330电表。



现在小固提供两种解决方案来解决这一问题:

解决方案一:使用标准的 GM330 电表,并根据实际情况选择一款支持大电流的 固德威CT。



解决方案二:使用标准的GM330 电表,客户自行购买第三方 CT,我们将为客户提供 CT 选择建议。

PS.由于CT实际选型情况未知,我们不对由于CT选型不当而引发的问题承担责任,请大家谨慎选择。



02

设备要求



根据以上两种解决方案,小固为大家介绍需要使用的设备及其要求。


2.1 智能电表

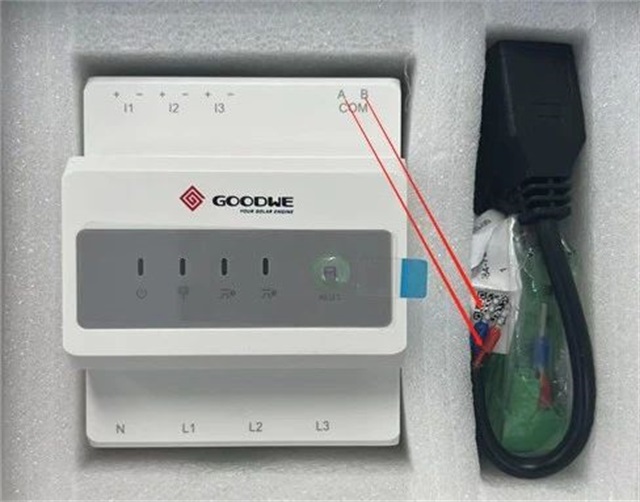

GM330智能电表,附含GM330电表一个,RS485转接头一个。下图中的红色箭头标识了接线位置,把RS485转换头上的的红色接头与GM330右上角的COM口A相连,蓝色接头与COM口B相连接,切勿反接。



GM33O电表开箱以及连接标识



2.2 使用固德威的CT

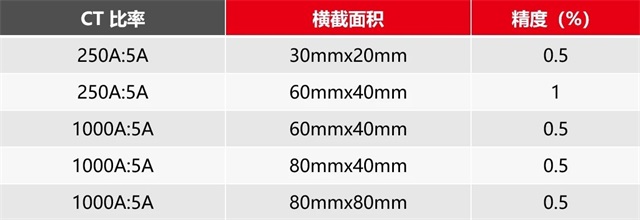

我们提供多种 CT 型号,以适应不同的电缆横截面积。目前提供的型号如下表所示,不同 CT 型号的形状略有不同。





本文以比率250A:5A, 开孔30x20mm 的CT 为例进行了详细的描述,如下图:




250A大电流CT图示

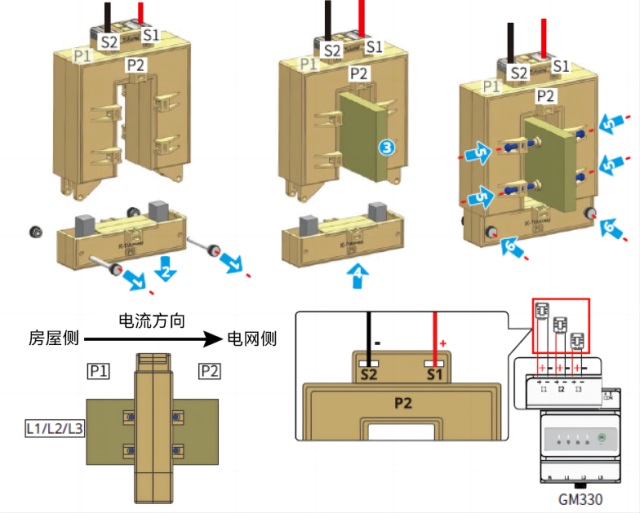

这里展示的是连接 CT 和动力线的具体步骤(如下图)。另外请注意,S1 和 S2 上的红/黑电缆将不提供,只是提示 S1 连接正极,S2 连接负极。




CT使用的具体步骤


PS.应根据现场要求选择合适的 CT。固德威可提供一系列型号的 CT,详情请联系您的销售。



2.3 使用第三方CT

在不使用固德威CT 的情况下,客户自行购买第三方 CT。我们会为客户选择第三方 CT 提供建议:

1、二次侧电流≤ 5A,例如 5A 和 2.5A 均可,但以5A为优先。

2、建议使用的CT精度为 0.5 级。如果客户使用 1 级或更差的精度,则会影响自发自用和防逆流的精度。

3、建议购买带有电流方向的 CT,以防CT反接,如下图:




CT上的电流方向标识



PS.如使用第三方CT,有关 CT 的具体接线,请参阅相关制造厂商提供的文件。



03

系统接线示意

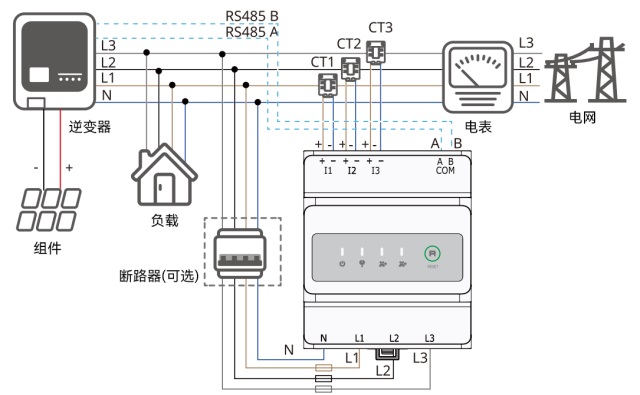

电表和CT在系统中的连接示意图



1、GM330 顶部的 I1、I2 和 I3 端口分别连接到相应的 CT_L1、CT_L2 和 CT_L3。CT 的红色电缆为正极,黑色电缆为负极。

2、 GM330 底部的 N、L1、L2、L3 端口分别与电网 N、L1、L2、L3 相连。

3、 将CT安装在相应的电缆上。

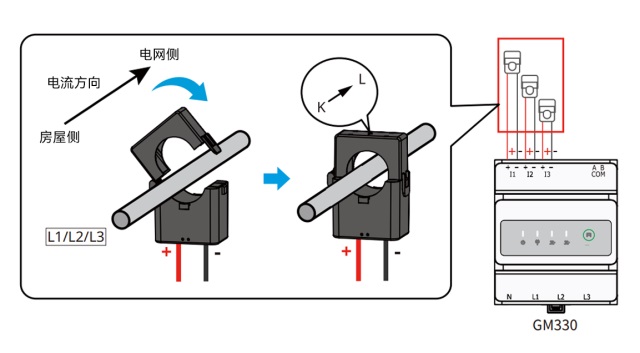

4、电流方向为房屋侧(P1)->电网侧(P2),如下图:





P1到P2为房屋侧到电网侧



04

SolarGo APP设置



1、通过蓝牙或 Wifi 将逆变器连接至 SolarGo

2、 选择高级设置

3、选择输出/功率限制

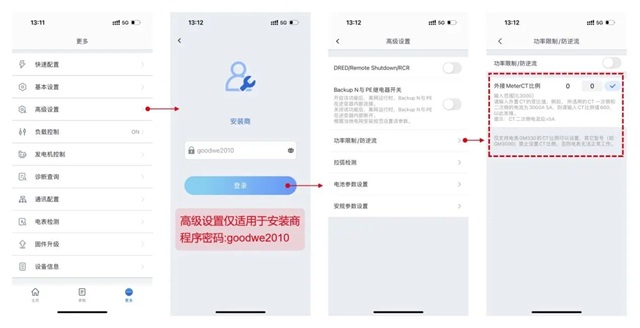

4、设置 CT 比率的正确值。例如,CT 的初级和次级电流为 250A:5A,客户应输入值 50,如下图:




SolarGo APP设置步骤


总结



小固为需要较大 CT 的客户提供两种解决方案:

1、购买GM330电表搭配固德威的CT,所有连接和配置如上所述。

2、只购买 GM330电表,使用第三方厂商提供的CT, CT要求二次侧电流≤5A。
