2022-02-07

直流电缆选型,10MW项目可节约8万元

光伏电缆是光伏系统中配套电气设备的基础,虽然光伏电缆在分布式光伏中占比3%左右,但在实际经验中发现,使用错误的电缆可能造成线损过大、供电稳定性降低等问题,从而降低项目收益率。



因此,选择合适的电缆可以有效降低项目事故率、提高供电可靠性、方便施工运维。按照应用位置不同,分布式光伏系统中电缆可分为直流电缆和交流电缆,小固本文为您介绍直流电缆选型。



直流电缆选型(1100V系统)

直流电缆多为户外铺设,需要防潮、防晒、防寒、防紫外线等功能,因此分布式光伏系统中的直流电缆一般选择光伏认证的专用电缆。这类连接电缆使用双层绝缘外皮,具有优越的防紫外线、水、臭氧、酸、盐的侵蚀能力,优越的全天候能力和耐磨损能力。目前1100V常用的光伏直流电缆为PV1-F系列,应用标准:2 Pfg 1169/08.2007。

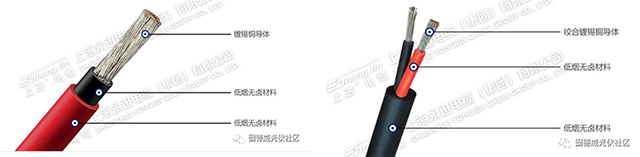

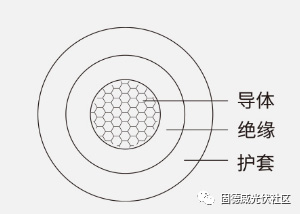

                                                          单芯光伏电缆                                                     芯光伏电缆



直流电缆选型(1500V系统)

地面电站使用的直流电缆电压等级为DC 1.5kV,直流电缆采用直埋敷设,电缆埋深应该根据当地土壤冻胀性及相关国家标准确定,电缆走向应明晰简短且尽量同路径以减少开挖量。常用的型号为H1Z2Z2-K 1*4mm² 、GF-WDZEESR-125-DC1800V-1*4等。






电缆代号说明:

1.  系列说明:光伏电缆…GF

2.  燃烧特性说明:无卤…W,低烟…D,阻燃…Z(ZA、ZB、ZC)

3.  耐热特性代号:105℃ ,125℃

4.  材料特征:交联无卤低烟阻燃聚烯烃绝缘…E,交联无卤低烟阻燃聚烯烃护套…E,非金属防水层…Y(N),金属防水层…P3

5.  结构特征代号:双芯可分离…S,软电缆…R,双钢带铠装…2,圆钢丝铠装…3,防水结构…(F)



电缆加铠装:可以增强抗拉强度、抗压强度等机械保护延长使用寿命,增加产品耐腐蚀性。铠装的有一定的抗外力性能,有效决绝冻胀,还可以提防鼠蚁撕咬,不至于透过铠装造成电力传输问题,铠装的弯曲半径要大,铠装层可以接地,保护电缆,可以直埋。



直流电缆设计选型

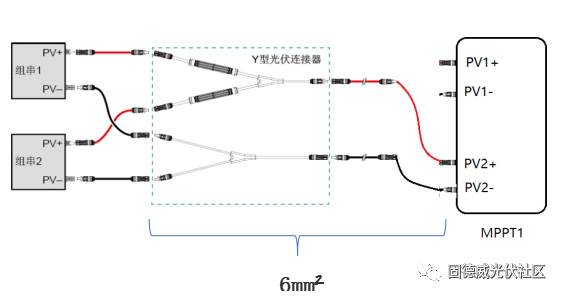

通常光伏直流电缆选择4mm²就满足系统设计要求,在直流电缆到逆变器特别长的场景(譬如组串式逆变器集中放置方案)或使用Y型接线端子的情况下会使用6mm²的电缆。

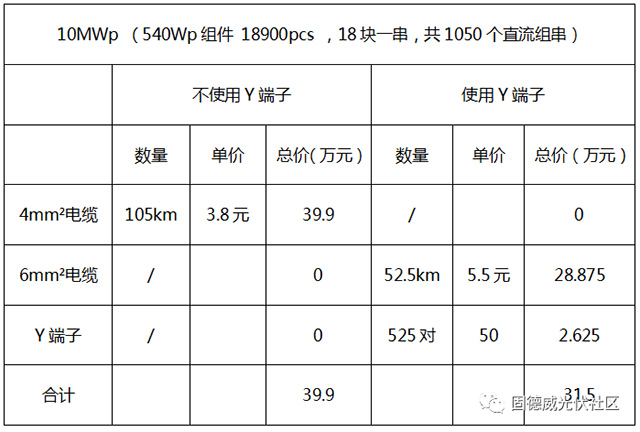

10MWp的项目使用Y型端子方案电缆成本节约8.4万元。



作为实现双碳目标的主力军,光伏正迎来前所未有的黄金发展机遇,电缆是光伏电站重要组成部分,合理的电缆选型关乎电站成本,更关乎电站安全,不容忽视。
