2022-01-07

户用储能系统类型介绍

2020年9月,我国在联合国大会承诺2030年碳达峰、2060年碳中和,2021年是十四五开局之年,中央经济工作会议将做好碳达峰、碳中和工作作为今年要抓好的重点任务之一,而光伏+储能系统是实现碳中和的重要途径。本文将着重介绍常见的户用光伏+储能的系统类型及特点。

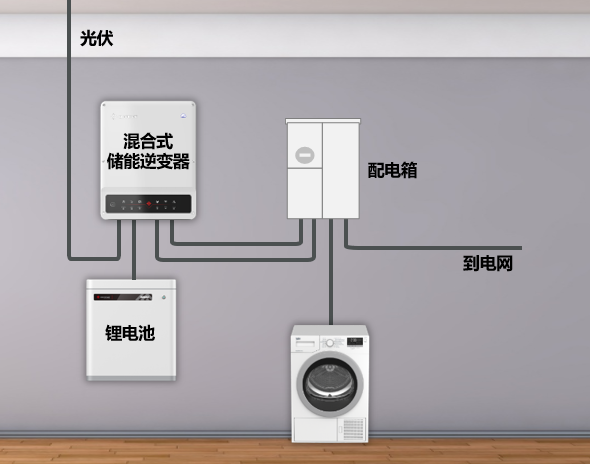

1/ 混合式家庭光伏+储能系统



系统介绍


混合型光伏+储能系统一般由光伏组件、锂电池、混合型逆变器、智能电表、CT、电网、并网负载和离网负载组成。该系统可实现光伏经DC-DC转换直接给电池充电,也可以实现双向的DC-AC转换用于电池的充电和放电。


工作逻辑


白天光伏发电首先供给负载,其次给电池充电,最后多余的电量可以并网;晚上电池放电供给负载,不足部分由电网补充;电网停电时,光伏发电和锂电池仅供电给离网负载,并网端负载无法使用。另外,该系统也支持用户自行设置充电及放电时间来满足用户用电需求。


系统特点


·      系统高度集成,可以大幅减少系统安装时间及成本

·      可实现智能控制,满足用户的用电需求

·      电网停电时可以给用户提供安全的电力保障

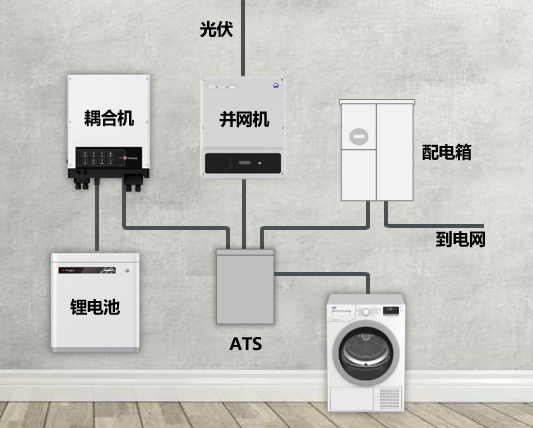

2/ 耦合型家庭光伏+储能系统



系统介绍


耦合型光伏+储能系统,又称交流改造型光伏+储能系统,该系统一般由光伏组件、并网逆变器、锂电池、交流耦合型储能逆变器、智能电表、CT、电网、并网负载和离网负载组成。该系统可实现光伏经并网逆变器转换为交流电后,再经过交流耦合型储能逆变器将多余电量转换成直流电储存在电池中。


工作逻辑


白天光伏发电首先供给负载,其次给电池充电,最后多余的电量可以并网;晚上电池放电供给负载,不足部分由电网补充;电网停电时,锂电池仅供电给离网负载,并网端负载无法使用。另外,该系统也支持用户自行设置充电及放电时间来满足用户用电需求。


系统特点


·      可将已有的并网光伏系统改造为储能系统,投入成本低

·      电网停电时可以给用户提供安全的电力保障

·      可兼容不同厂家的并网光伏系统

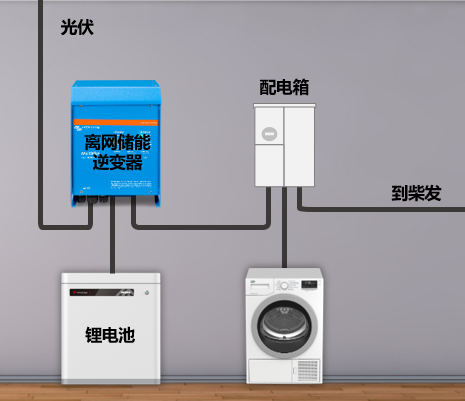

3/ 离网型家庭光伏+储能系统



系统介绍


离网型家庭光伏+储能系统一般由光伏组件、锂电池、离网储能逆变器、负载和柴油发电机组成。该系统可实现光伏经DC-DC转换直接给电池充电,也可以实现双向的DC-AC转换用于电池的充电和放电。


工作逻辑


白天光伏发电首先供给负载,其次给电池充电;晚上电池放电供给负载,电池不足时,由柴发供给负载。


系统特点


·      可满足无电网地区的日常用电需求

·      可与柴油发电机结合,使柴油发电机供给负载或者给电池充电

·      大部分离网储能逆变器无并网认证,即使系统有电网,也无法并网

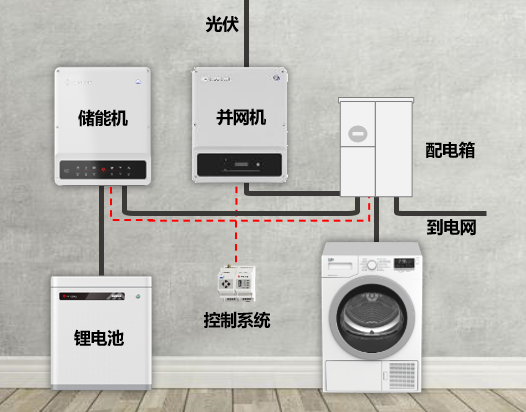

4/ 光伏储能能源管理系统



系统介绍


光伏储能能源管理系统,该系统一般由光伏组件、并网逆变器、锂电池、交流耦合型储能逆变器、智能电表、CT、电网和控制系统组成。


系统特点


·         控制系统可接收和响应外部指令,响应系统的用电需求,接受系统的实时控制与调度

·         可参与电网的优化运行,让电能使用更高效、更经济


总结


本文介绍了目前使用较多的几种户用储能系统类型。随着政策的扶持和人们观念的转变,相信越来越多的储能系统类型会出现在我们的身边。
