工商业光伏项目防逆流全套解决方案


部分地区要求分布式光伏电站并网但不上网,即自发自用,余电不上网,这就需要分布式光伏电站具备防逆流的功能。


针对于分布式户用和分布式工商业光伏项目,固德威推出完善的防逆流方案,本文章主要介绍分布式工商业光伏项目防逆流方案,该适用于具备一定消纳能力的工厂,还适用于因产权不清晰无法申请并网或变压器容量受到限制的项目。


防逆流解决方案


逆变器之间采用RS485通信线缆手拉手连接,并通过末端的一台逆变器以RS485通信线缆接到固德威智慧能源控制箱SEC1000对应接口,SEC1000外接的电流互感器(CT)接到变压器低压侧,示意图如下:

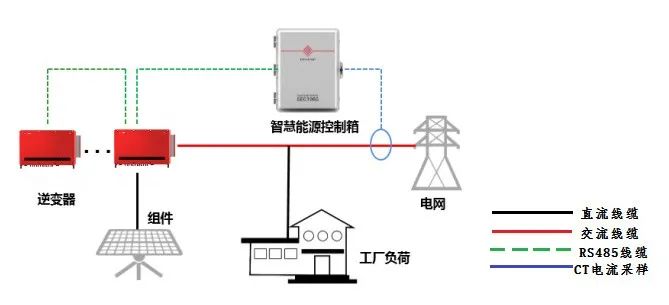

工商业光伏项目防逆流方案示意图


工作原理


没有配置防逆流方案时光伏发的电负荷消纳不掉就会流向电网,配置防逆流方案后安装在线路上的CT和电压采样检测到上行功率,SEC1000给逆变器下达功率调节指令,使逆变器同步调整输出,实现输出功率与负荷一致,从而达到防逆流的目的。


方案说明


1. 防逆流响应速率:防逆流的响应速率是非常快的(毫秒级),但是在负荷波动比较大的时候,系统需要一定的时间进行调整,在此期间可能会出现短暂上行功率。SEC1000防逆流稳态状况下的逻辑是,负荷有2%的电量始终来自电网,这样在负荷变小的时候,SEC1000就有相对多的时间来进行调整,减少电量上网的风险。


2.CT选型:CT的规格要根据并网点上行和下行的最大电流选择,假设光伏输出最大电流2000A,负荷最大需求电流3000ACT至少需要选择3000:5的规格。要注意CT安装的方向和位置。


3.SEC10000安装完需要进行相应的软件设置才能实现防逆流功能。

SEC1000智慧能源控制箱

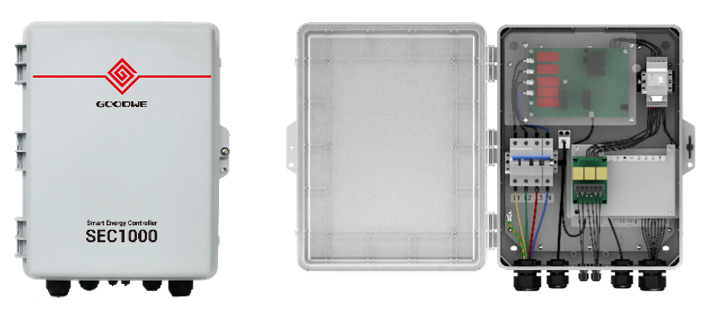

SEC1000智慧能源控制箱,是固德威自主研发的光伏监控产品,主要作用是通过对电网数据的实时采集与分析,自主实现光伏电站智能无功补偿、智能功率调节、防逆流功能,实现对系统资源合理的调度与分配。


SEC1000内部集成了固德威三相电表、固德威EzLogger Pro,组网灵活,可接入SEMS,实现光伏子阵设备的集中管理和控制。

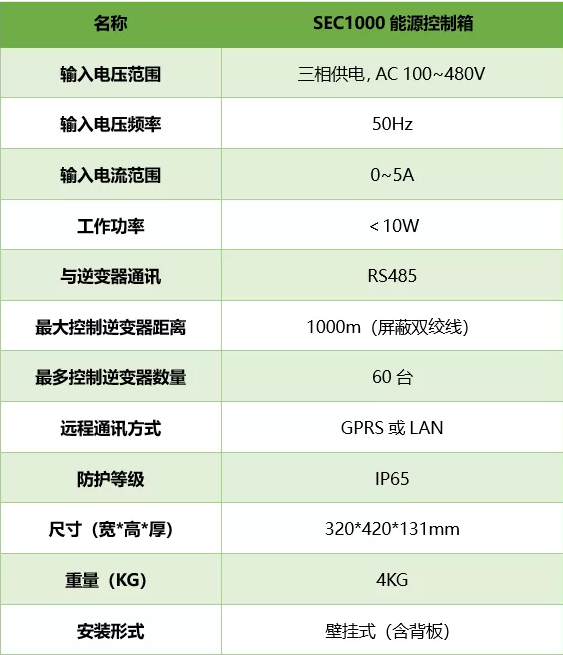

SEC1000能源控制箱参数

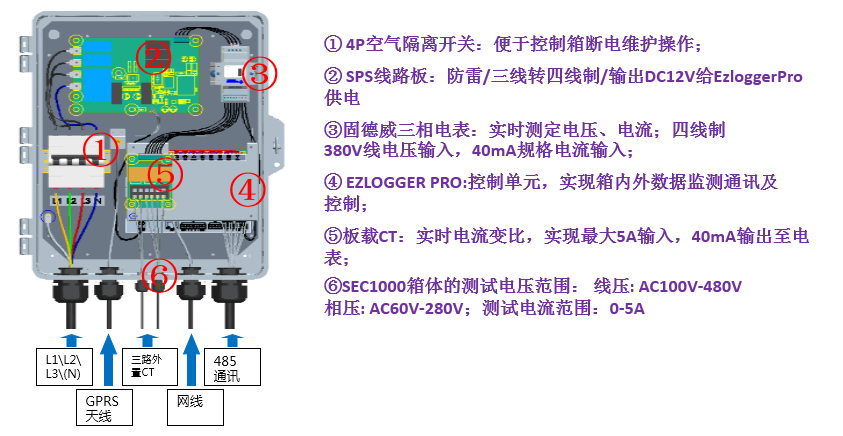

SEC1000内部结构(实拍)


多机并联防逆流方案参考图

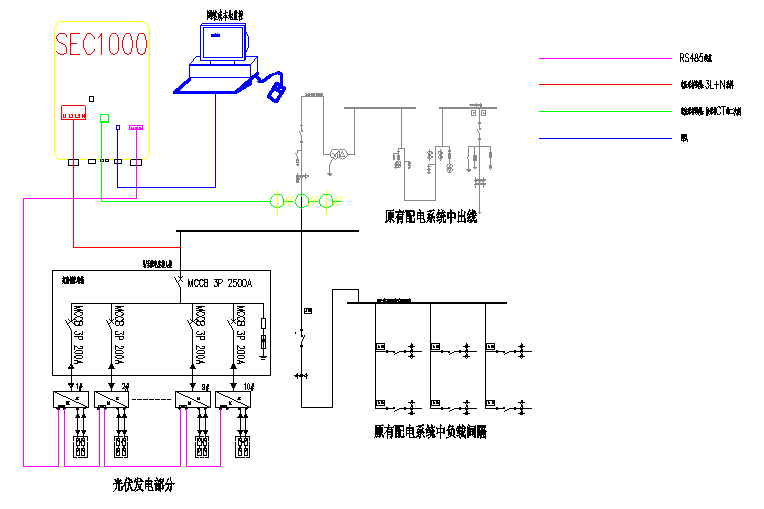

三相逆变器多机防逆流方案参考图


案例分享


在苏州吴江的一个商场,安装了多台固德威逆变器,项目需要实现防逆流功能,所有电量白天供商场里的商家使用,电费和商场物业管理进行结算。


1. 准备工具和材料


材料:SEC1000智慧能源控制箱、2pin端子(逆变器、控制箱附件盒内)、电流互感器*3(外采)、RS485线缆(外采),网线(外采,调试用)


工具:内六角(开逆变器下盖)、小一字螺丝刀(2pin端子)、剥线钳或老虎钳、电工胶布/黑胶布、电钻、记号笔、大螺丝刀、扎带、防火泥


2.RS485接线

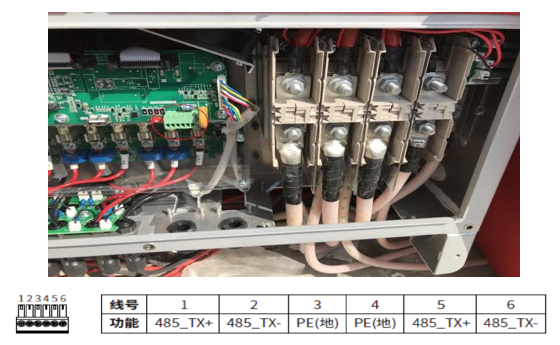

1)首先找到逆变器RS485的通讯口,打开逆变器下盖,如下图所示位置;电路板上标记了线号功能。


固德威逆变器RS485口位置

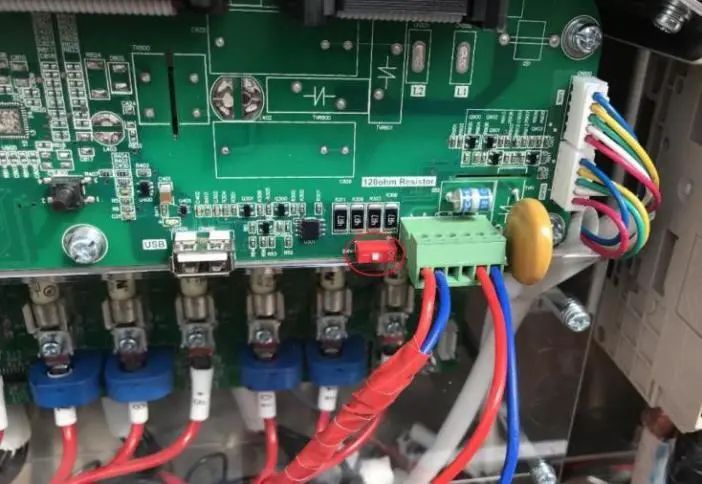

2)多台逆变器的RS485通讯通过菊花链形式实现连接。菊花链最末端的逆变器需要RS485 通讯端口旁边的 120 欧姆终端电阻拨码开关拨至ON(默认OFF),如下图所示位置。


接完RS485线


3)靠近SEC1000的逆变器通过RS485线送至SEC1000通讯箱,SEC通讯箱一般安装在配电房里,方便接CT


3.SEC1000安装与接线


1)把背挂板固定在墙上(295*200mm),再把箱体锁紧在背板上。

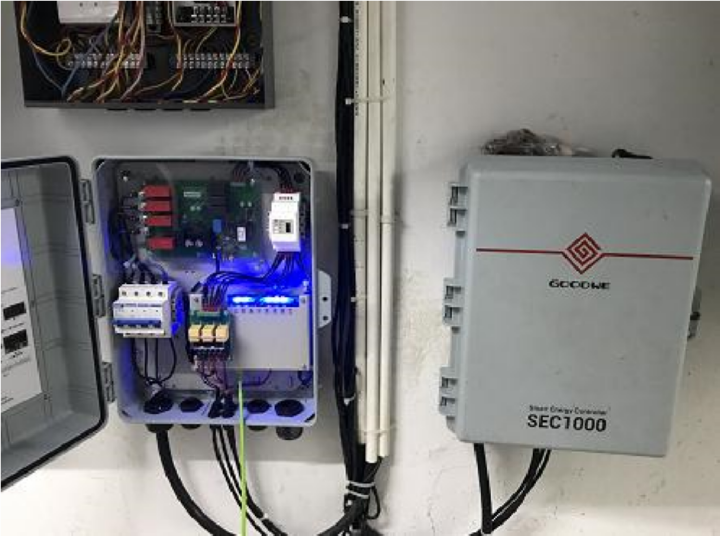

SEC1000安装完毕


2)按照说明书进行内部接线

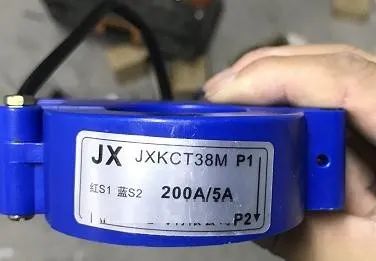

外采的CT


CT安装注意事项:

1)CT的检测点在靠近并网点的位置。

2)CT安装的方向 P1指向P2的方向为逆变器电流指向电网的方向。

3)开口电流互感器安装前必须将其二次与电表接好,确保互感器二次没有开路。

4)若现场一次母线为电缆,可进行带电安装,要求操作者熟练度高;若一次母线为铜排,要求做好绝缘防护措施。

5)安装互感器时,铁芯切面处不得有杂质、灰尘等异物落入,以免影响互感器性能。


4. 防逆流功能调试


SEC1000通过网线连接到电脑,打开下载的ProMate软件。


ProMate连接成功,勾选防逆流功能;设置装机容量、上行功率(设置为0)、电表CT电流比。

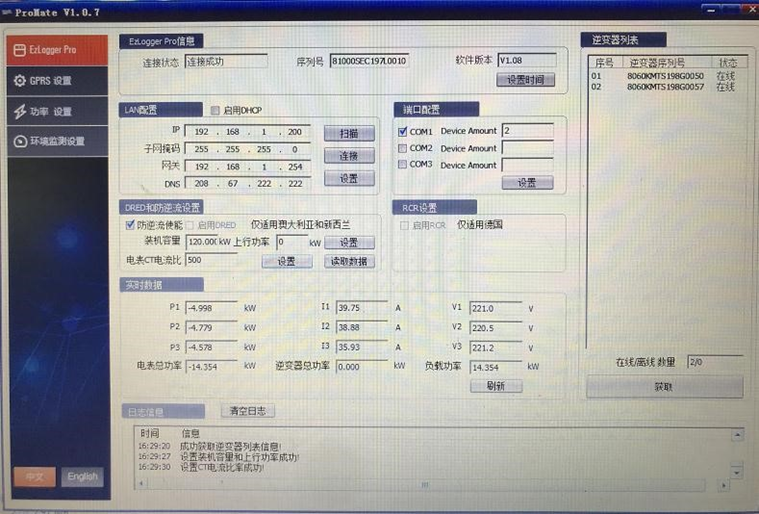

ProMate软件防逆流设置成功界面



文章分享的是分布式电站防逆流解决方案,适用于多台逆变器并联的情况,如后续安装使用过程中有任何问题,客户可以联系固德威技术人员获取技术支持。


另外防逆流电站的容量需要根据厂区的负荷曲线来界定,否则会因为负荷消纳不掉造成光伏发电的浪费。
