大型工商业/地面项目当下最火的光纤环网解决方案

前  言

对于大型工商业和地面电站项目,逆变器和数据采集器之间一般会采用RS485、PLC的监控方式,从数采到控制室,一般会采用网线、GPRS、光纤等。

其中光纤环网传输由于其更高的安全性、传输速率和长传输距离,成为更好的选择。


光纤环网:通过光纤把各个光伏光纤终端盒连接起来组成环网,交换机通过网线与数据采集器连接。当环网中的任一光纤出现中断时,对于主站接收数据没有影响,不会出现通讯断链、数据丢失的情况;并且光纤的传输相对速率更快,传输距离能够达到20km。


光纤环网示意图


光纤环网的使用,大大提高了通讯的稳定性,能够保证更安全正常的通信,这对于电站的正常运行起到了非常重要的作用。


本文将向您介绍两种光纤环网解决方案,包含选型、安装、接线方式及不同方案的应用对比和注意事项等,欢迎提问。


解决方案


光伏逆变器至数据采集器分别使用RS485或PLC的通讯方式,再由光纤的形式到后台。固德威光纤环网共有两种方案,分别对应的产品为SCB1000SCB2000


方案一:SCB1000光伏通信箱



* 技术参数:



SCB1000光伏通信箱是固德威自主开发的光伏系统监控产品,主要应用于大型工商业或地面电站项目。SCB1000光伏通信箱内部集成Ezlogger Pro数据采集器、光纤环网交换机,组网方便灵活,接入云平台,轻松实现光伏子阵设备的集中管理。


* 光纤形式:


单光纤版


多机光纤环网

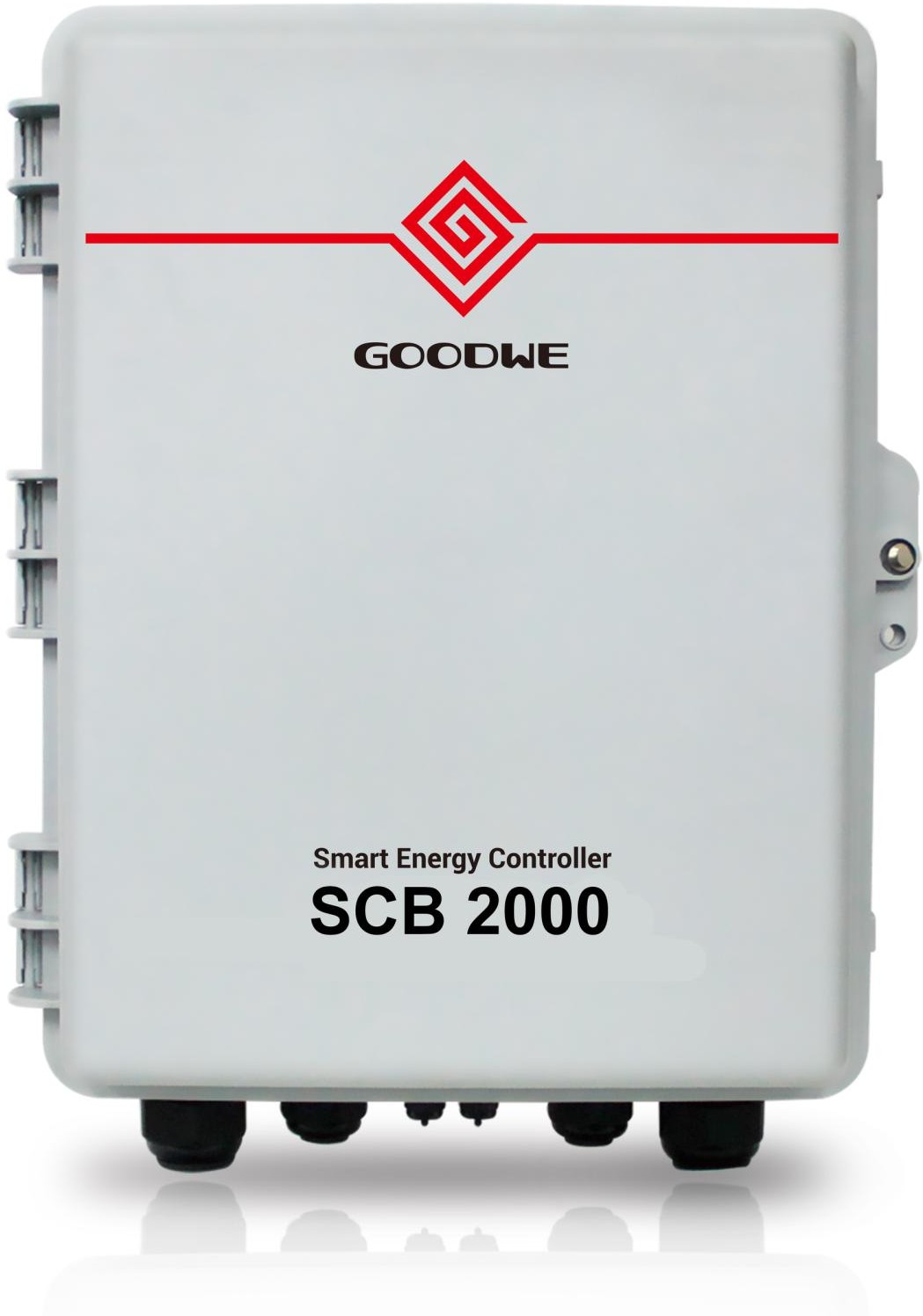

方案二:SCB2000光伏通信箱



* 技术参数:



SCB2000光伏通信箱与固德威逆变器配合使用,可以实现PLC的通讯方式,主要应用于大型工商业或地面电站项目。SCB2000光伏通信箱内部集成了PLC通信板、Ezlogger Pro数据采集器、光纤环网交换机。


注:LAN和GPRS版本SCB2000不支持光纤环网功能。


* 光纤形式:


单光纤版


多机光纤环网


SCB1000,2000注意事项


1、采用PLC电力线载波通信方式,对系统的接线要求:


由于采用PLC通讯,相应变压器侧不能同时接入感性负载,且SCB2000只能监测对应变压器下接入的逆变器。箱变侧需预留一路220V空气开关,接至SCB2000的电源输入;从逆变器并入箱变的低压母排侧引出三相线通过熔断开关,接至SCB2000的电源断路开关。


通信箱安装方式为挂墙,支架安装,抱杆安装,水平安装,防护等级为IP65。建议客户室内安装,箱变内部有空间可安装在箱变内部。


EzLoggerPro第四个RS485口可接入第三方设备。常见第三方设备有:箱变测控装置,环境监测仪,汇流箱监控等。



2、光纤交换机集成光模块单元,为单模单纤,光纤接口SC(蓝色大方口),中心波长1310/1550nm;传输距离20KM。



3、接入环网交换机端为跳纤,从光纤熔纤盒中引出,SCB不包含跳纤及熔纤盒,需要业主自行购买。




4、目前电站每个子阵一般都会在箱变处装一个视频摄像头,由于交换机具有3个1000M以太网接口,可以把网络摄像头通过以太网直接接入交换机,交换机通过一个光纤环网把逆变器数据和视频数据传给站控后台。



同个子阵内视频摄像头和V2数采IP地址需分配在同个网段内。

*交换机集成光模块功能。

*光纤接线方式:

第一台交换机的A口至第二台交换机的B口

第一台交换机的B口至第二台交换机的A口

以此类推!


总结:
