降本增效 |商用光伏逆变器安装新姿势

前言

光伏系统安装在彩钢瓦屋面是一种常见并且重要的光伏应用形式,目前市场上存在的彩钢瓦形式多样,也衍生出多种在不同屋面及不同要求下固定光伏组件的安装方式。

经过多项目和长时间的运行观察,组件的固定方案已经相对成熟。然而,光伏逆变器的安装固定问题在项目中日渐凸显。

小固本文着重探讨,彩钢瓦屋面逆变器的安装方案,并向大家分享。


一、逆变器常见安装方式

考虑到节省线缆成本、节省支架成本、降低线路损耗、便于安装维护等因素,彩钢瓦屋面逆变器常见的安装方式主要有以下两类:

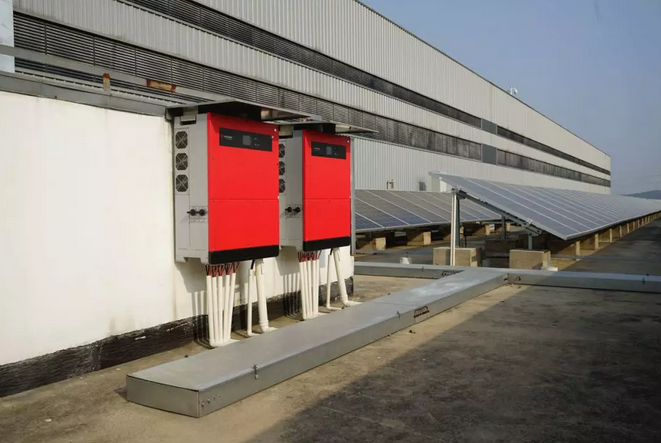

1、墙面(女儿墙)安装

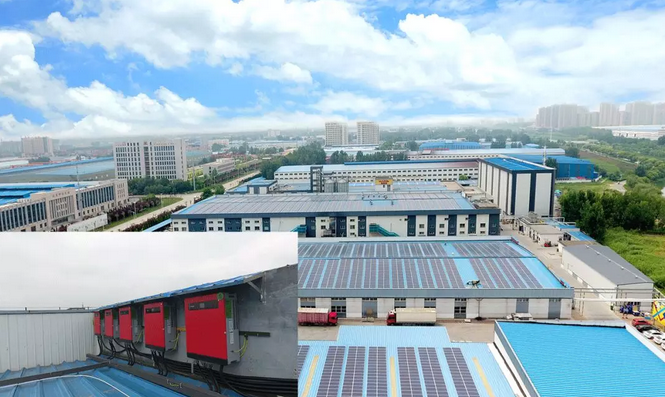

山东聊城2.2MW项目


江苏苏州 750kW项目

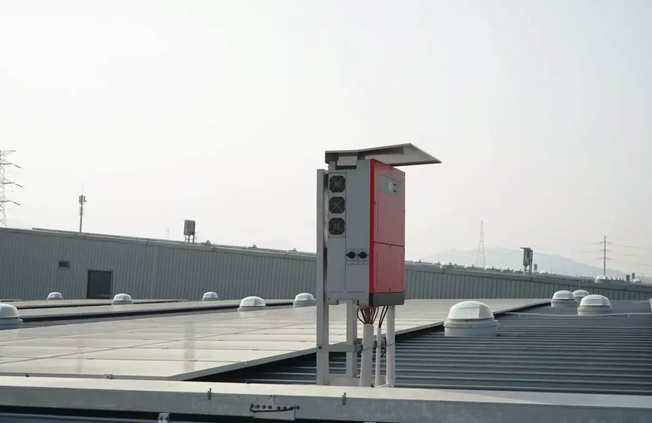

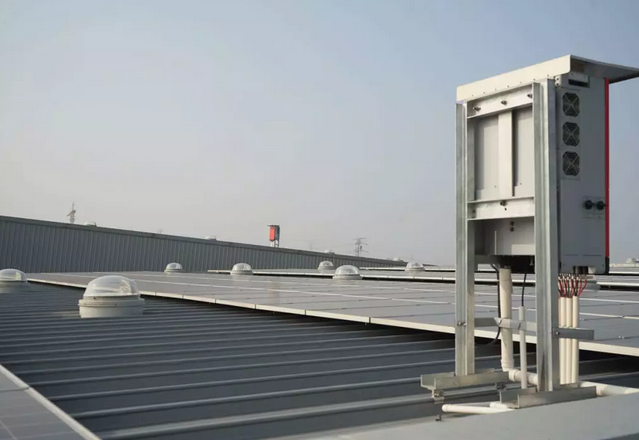

2独立支架安装


江苏苏州 750kW项目


以上两种常见安装方式,因地制宜各有优势。

除了彩钢瓦屋面安装,逆变器在其他项目类型(地面)的安装方式还包括:组件支架安装、柱体抱箍安装、辅助横梁安装等,小固收集了大量现场素材和安装事项详解,如果朋友们感兴趣,请关注后续推文哦!

然而,对于彩钢瓦屋面却存在以下痛点:

·     一般彩钢瓦屋顶较高,若逆变器安装在地面配电房,则直流线缆过长,增加成本及损耗;

若逆变器安装在屋面上(无女儿墙的情况),集中在屋脊处,同时为了接线及运维方便,逆变器的安装高度需相对较高。造成固定支架浪费的同时,还可能导致组件长时间受到逆变器及其固定支架产生的阴影遮挡。


逆变器的水平放置可以有效的解决这个问题,同时接线也更加方便快速。

下文以固德威MT系列逆变器为例,为大家介绍水平安装方案。


二、逆变器水平安装方案

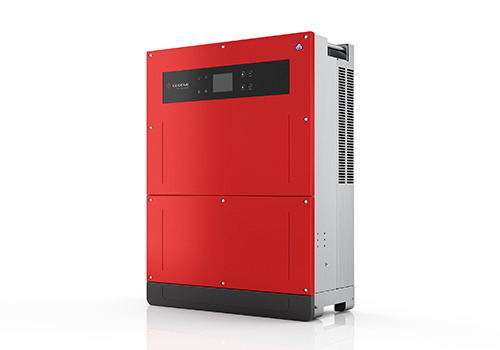

逆变器参数:



点击上方图片,选择MT系列,可查看本例中逆变器的详细物理、电气参数。

在安装逆变器之前,需注意:

1、逆变器加装防晒盖板;

2、逆变器的散热性能满足整机在各个工况下的运行要求;

3、考虑固定支架对不同彩钢瓦屋面的适应性。

逆变器的固定支架考虑固定在组件的横梁导轨上。

具体的步骤说明如下:

利用光伏组件的导轨作为逆变器的支撑,和彩钢瓦用夹具进行固定。


·

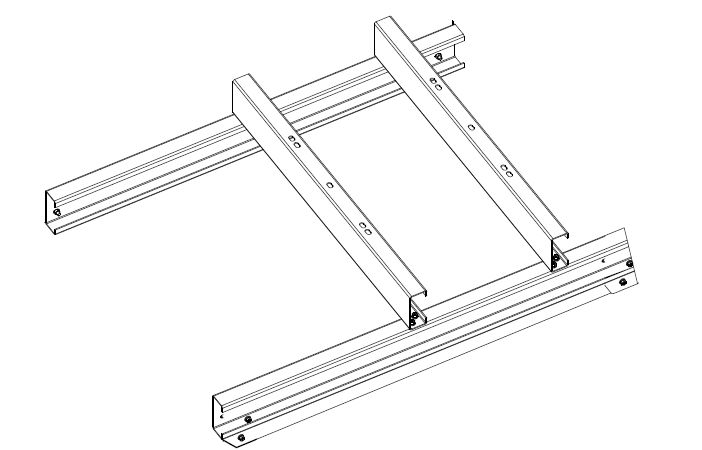

在底部导轨上放置两根平行导轨,底部导轨和上层导轨用4个螺栓连接。


·

上层导轨和逆变器的背板进行固定。上层导轨上打10个孔,用于固定逆变器的背板,导轨间距和背板的尺寸相符合。

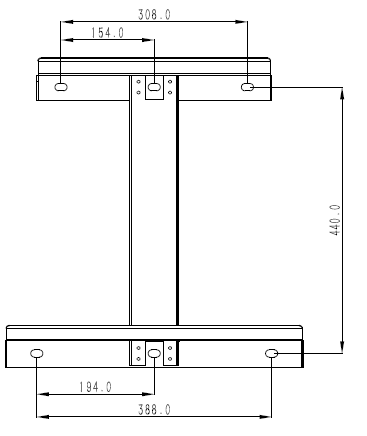

背板尺寸图

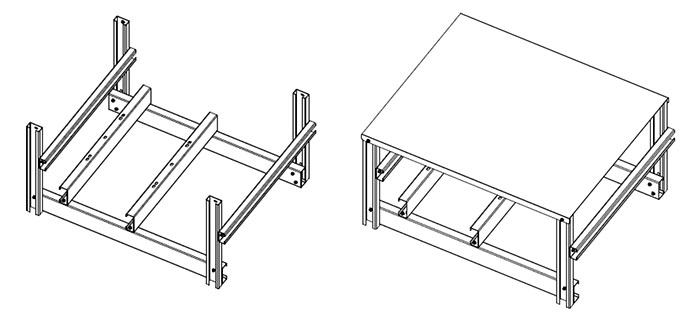

为避免逆变器表面被阳光直射,增加表面遮阳板。

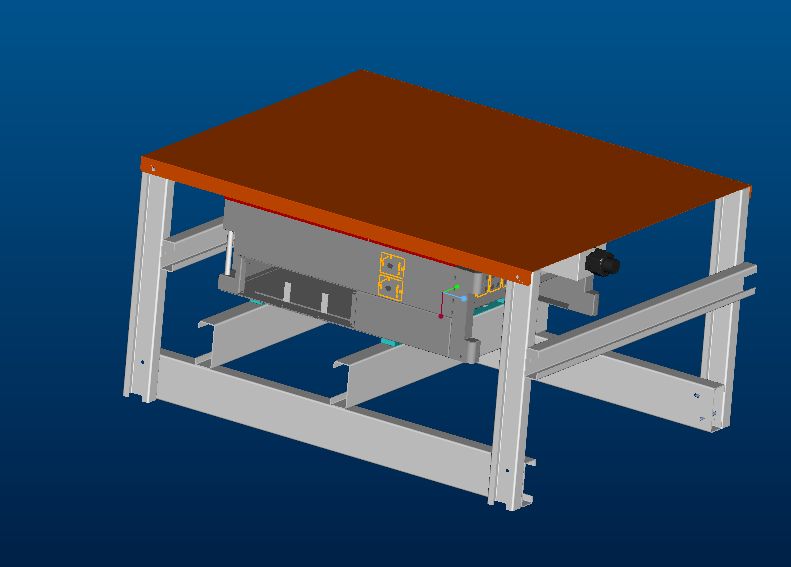

·       平躺方案效果图

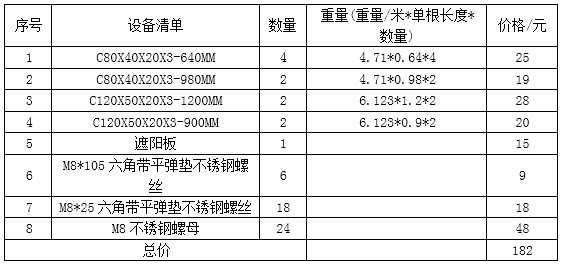

三、物料清单



四、常见屋面支架形式

1、彩钢瓦屋顶安装系统

彩钢板屋顶多用卡扣、暗扣、锁边等非穿透方式安装,特殊情况下可采用穿透性安装。

首先屋面修设木板或竹板施工栈道,避免材料二次搬运直接踩踏在屋面板上,导致屋面板变形,密封胶脱开胶而漏水。


2、明确原结构屋面檩条的位置,并弹墨线标识出具体位置;支架与彩钢板连接处必须在屋面檩条位置上;


3、施工人员在屋面上行走,必须穿绝缘软底鞋,走波谷,每天必须清除屋面板上杂物,防止锈蚀和划伤屋面板;


4、所有需要敷设密封膏的位置不得有遗漏。屋面外板安装完毕后,清除屋面全部杂物、铁屑,如发现屋面板涂层划伤,须用彩板专用修补漆进行修补。拉铆钉及自攻螺钉如发生空钉,应随时用铆钉和密封膏补牢,橡胶垫圈不能损坏。


另外:对于找坡较小的水泥屋面,如果组件采用水平放置,逆变器的固定方式与彩钢瓦固定方式一样为将逆变器直接固定在水平放置的横梁导轨上。


总结

目前光伏系统的设计,安装及运维的过程已经越来越精细化,而光伏逆变器具备横向放置功能不仅可以有效提高系统的发电性能,同时可以降低定制化带来的设计成本,更因提高安装效率而降低安装成本。此外,文中建议的标准化固定支架方案,也便于EPC厂家对物料进行生产和管理。
