从前期勘测到后期运维,光伏人都用了哪些工具?

前言

您是否在光伏项目现场遇到这样的状况:

带了个十字螺丝刀发现是一字螺丝,螺丝刀完全放不进去,更别谈拧螺丝了。\

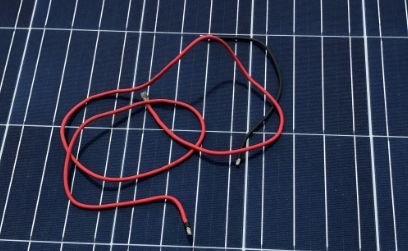

发现直流端子有问题,结果只带了个老虎钳,重新制作个端子累的满头大汗。

接交流线缆要用到内六角,结果发现自己带了个内六角但是规格不一样或者就带了个螺丝刀用不上。

以上都是准备工作做的不足,准确来说是工具准备的不充分;为了避免这种情况的再发生,小固从前期勘察到后期运维,整理了最详细的工具清单,以后去现场一定要带上。


一、前期勘测

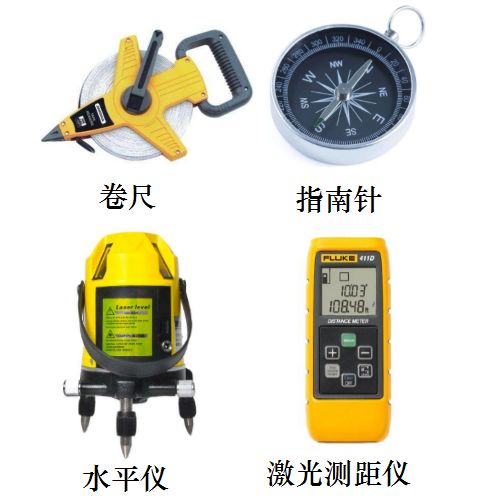

工具:卷尺、指南针、激光测距仪、水平仪、纸笔。


勘测要点:

·         询问建筑产权及年份。

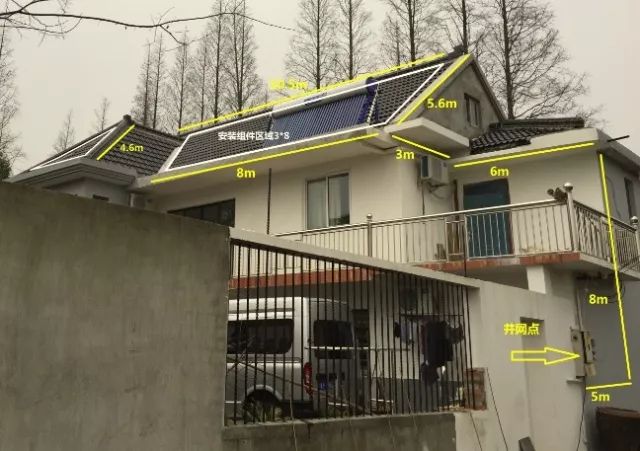

·         查看屋面类型,测量屋面朝向及方位角;利用指南针和Google地图。

·         测量屋面倾斜角度,用卷尺量出屋面宽度和房屋宽度即可得到屋面的倾斜角度。

·         测量组件安装的面积,注意规避阴影遮挡,女儿墙、热水器、周边建筑(以及规划)等对组件的遮挡。


·瓦屋面注意瓦片类型、瓦片尺寸,注意记录主梁、檩条的尺寸和间距。彩钢瓦注意是梯形、直立锁边、角驰结构以及彩钢瓦的荷载能力。

注意并网点的位置,单相220V还是三相380V还是升压并网。逆变器、配电柜安装的位置(走线短、通风好等)。


二、项目施工篇

一、人身安全和警示标志

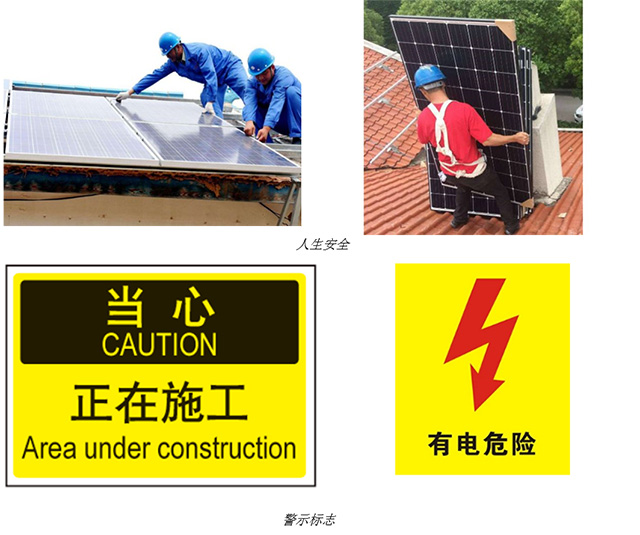

人上屋顶一定要佩戴安全帽,防止高空物体坠落;如果上斜屋面或较高的屋顶建议穿上防滑鞋并佩戴安全绳。



二、组件、支架施工

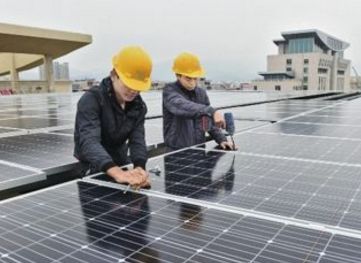

工具:吊装工具(脚手架)、扎带、活动扳手、电动工具(套筒、)、内六角一套、螺丝刀(一字、十字)、绝缘胶带、剥线钳、压线钳、老虎钳、万用表等。

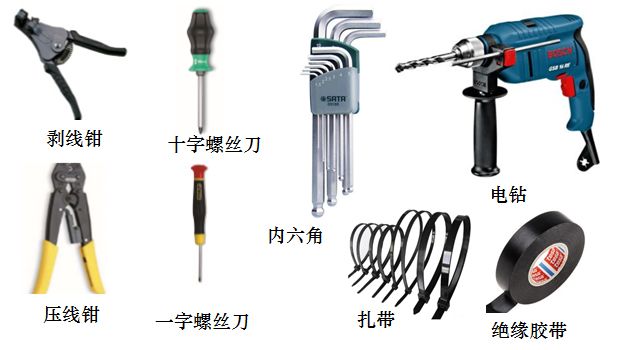

必备工具

压块固定


三、逆变器施工

逆变器背板安装

在墙上或支撑架上打孔,把背板固定。(电钻、螺丝刀),再把逆变器挂到背板上。


逆变器通讯模块安装

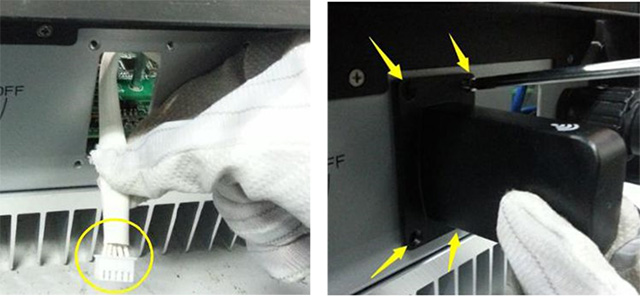

接头与RAK模块(GPRS或者WIFI)对接,确保接牢;使用十字螺丝刀固定RAK模块四周螺丝,安装完毕。



逆变器交流接线:单相机使用内六角,三相机使用一字螺丝刀进行线缆的固定。

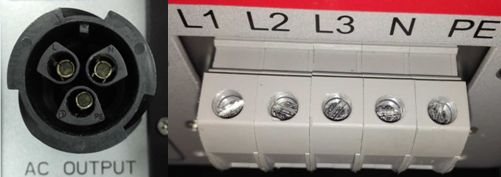

单相机(NS&DNS&三相机(SDT&DT)交流端子


四、施工完成后,需要进行以下三步

· 安装完毕检查:清理现场,如电缆线、剩余材料。


遗留在板子上的线缆


· 并网调试

光照良好的时间,接上直流端子,合上交流开关,查看逆变器是否能够并网发电。

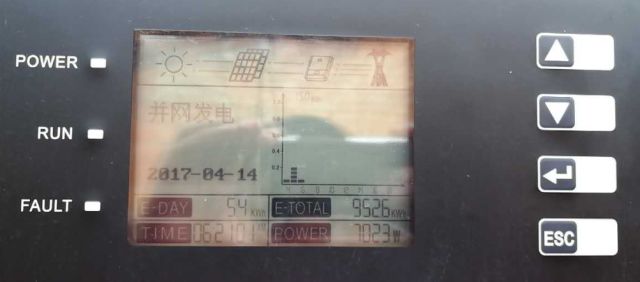

逆变器并网发电


· 监控调试

若是GPRS通讯方式,注册电站即可;如是wifi或数据采集器,先要对wifi或数采进行配置,再注册电站,再通过手机查看是否可以看到电站的发电情况。


三、后期运维篇

1.清洗工具:灰尘可以用水(水枪)冲洗 ,鸟粪油污用抹布小心擦拭干净;积雪可以用拖把拖走。

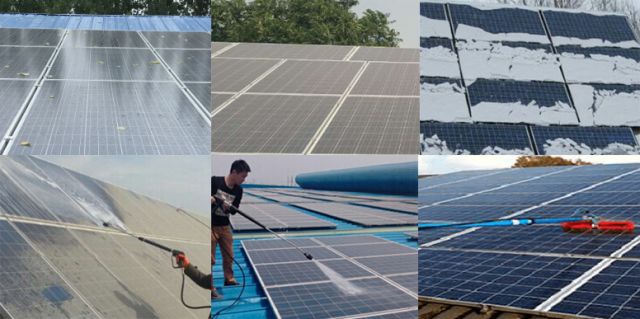

遮挡与清洗


2.万用表/交直流两用钳形表

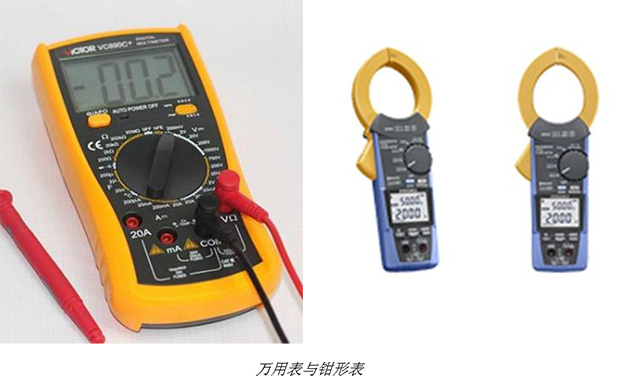

钳形表可以在工作的时候测量线路中的电流值。万用表可以测量电压的大小和线路的通断情况,还可以测对地电阻的大小。


3.便携式EL测试仪

便携式EL测试仪


EL检测仪是光伏电站检测设备,能够准确检测出光伏太阳能板内部质量问题,包括:断栅、隐裂、破片、碎片、虚焊、烧结网纹、黑芯、黑边、混档、低效率片、边缘过刻、PID、衰减、热斑衰减等状况,如下图。

详细参照文章《光伏系统系列运维工具-EL测试仪

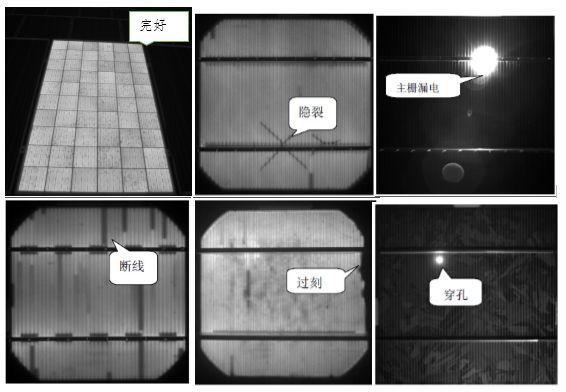

EL测试仪检测图形

4.手持式红外热成像仪

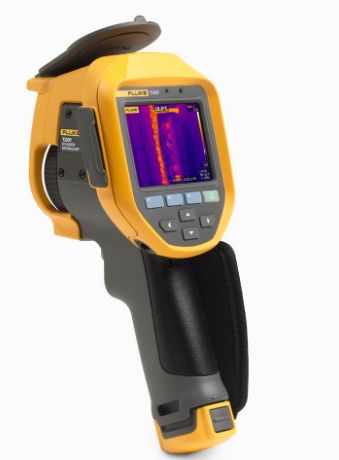

红外热成像仪也是检测组件缺陷的设备,它通过热成像不同的颜色反映组件不同的温度。热成像仪还可以用来检查逆变器、连接器等。

热斑&焊带虚焊&组件插头连接不紧密


总结

“工欲善其事,必先利其器。干光伏配备了专用工具,不仅能在前期勘查、项目施工、后期运维中提高效率,节省人力成本和时间成本,还能提升电站质量,创造更大的收益。文章不尽之处欢迎指正,也欢迎大家补充更多的光伏专用工具进来!
