#项目档案
项目名称:同有科技产业园办公大楼
项目地址:湖南湘江新区青山路
发电功率:12.4kW
光伏面积:126.8㎡
产品名称:天玑系列
产品厂商:固德威技术股份有限公司
项目概况
提起工厂,大部分人想到的是工业园区里的一排排“盒子建筑”。但是,在湖南长沙,却有一栋高达百米的“摩天工厂”,它就是同有科技产业园。该项目既是湖南省湘商回归的标志性项目之一,也是国家网络安全产业园区(长沙)重点项目。通过大胆创新的设计,打破对工业厂房的“刻板印象”,并在大楼外墙采用固德威天玑系列光电外遮阳系统,赋能大楼科技感。

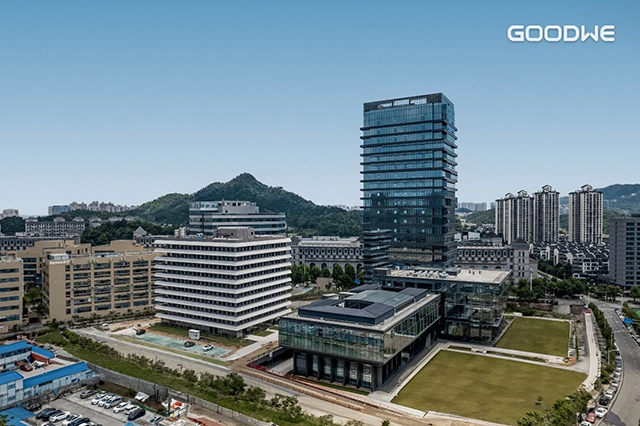

△项目全景图
该项目通过在百米高层内叠合起一个个工业厂房,让制造业厂房“上楼”,打造国内一流的自主可控存储系统及SSD研发生产高地,涵盖软硬件研发、生态适配、大规模存储系统及SSD智能制造和存储产业孵化四大功能。项目在设计之初,即希望通过垂直化空间打造,集约利用土地资源,提高空间使用率,打造独有的企业形象景观空间,实现研发大楼、工业厂房、生活宿舍于一体的“一站式”未来工作图景,为员工创造良好工作生活环境。
本项目共计铺设126.8平方米光伏,总装机容量12.4kW,首年发电量1.3万度,30年等效减排300吨CO₂,30年等效种植2699棵。
建筑光伏一体化
光伏与建筑相结合形式
建筑光伏一体化:一种将光伏技术集成到建筑中的方法。这种方法将光伏组件作为建筑的一部分,而不是简单地将其安装在建筑上,从而实现了建筑与可再生能源的完美结合。比如,大楼外立面安装光电外遮阳系统。
光电外遮阳系统:一种结合了遮阳和发电双重功能的光伏技术产品。它通过光伏板遮挡阳光,减少室内温度上升,同时集成在遮阳光伏板上的太阳能电池片将光能转化为电能,为楼宇供电。这种设计既满足了建筑遮阳的需求,又实现了对太阳能的利用。
光伏组件设计
项目光伏组件采用天玑系列产品。天玑系列可分成水平遮阳、竖向遮阳、百叶遮阳三种类型。

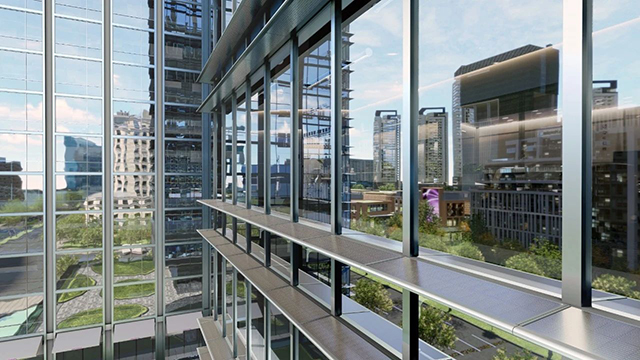

△天玑系列水平遮阳效果图
天玑系列水平遮阳是一种安装在建筑外立面水平方向的光伏产品,可根据建筑风格及遮阳需求进行尺寸、颜色定制。产品在高效发电外,还进行了防积灰设计,边框与发电玻璃完全面齐平,并与墙面隔空,避免产品的前口和根部积灰;并设计外向10%的排水坡度,可快速排水。

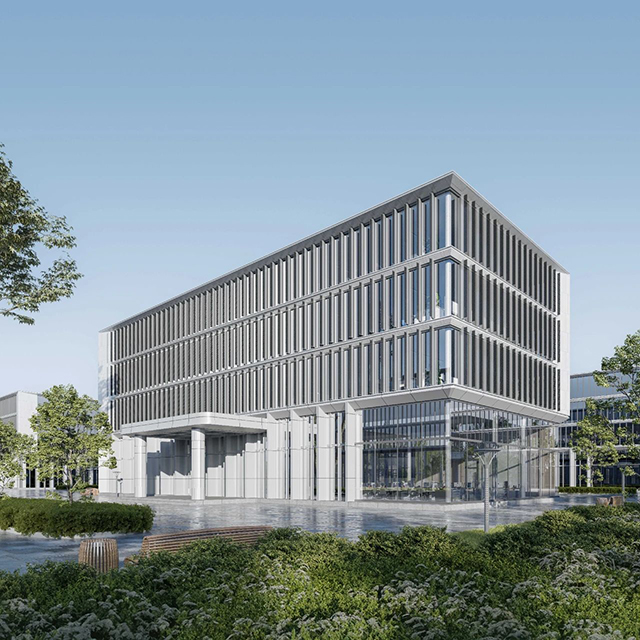

△天玑系列竖向遮阳效果图
天玑系列竖向遮阳产品可充分发挥电池片的双面发电特征,实现高效发电。同时,针对不同应用场景,产品尺寸颜色可定制,并采用可选择性边框设计,以适应不同建筑层高与建筑形态。

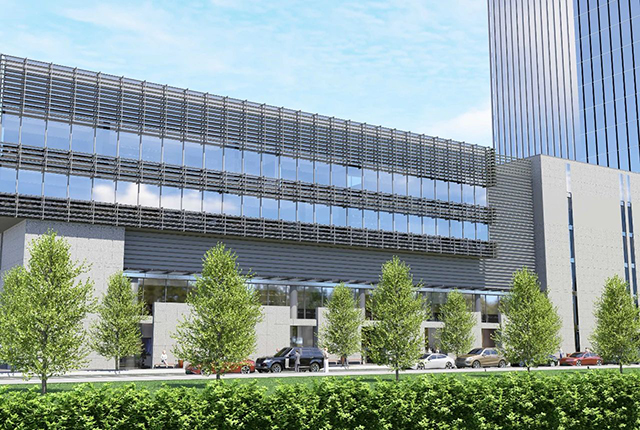

△天玑系列百叶遮阳效果图
天玑系列百叶遮阳产品采用双玻设计,整体强度满足幕墙规范设计要求。在百叶遮阳的两侧竖框,设置有专用的光伏线路腔体,整体线路隐藏,外观简洁;产品可以旋转到最佳倾角,接收更多太阳能辐射,确保发电量的最大化。根据《绿色建筑评价标准》,建筑设置可转动的遮阳百叶,最高评价得分可得9分,有利于提高绿色建筑等级。
项目设计
遮阳作为建筑设计中的重要组成部分,在改善室内环境、保护建筑结构、节约建筑能耗等方面都具有重要意义。同有科技产业园办公大楼作为一座现代化且具有创新性的楼宇,在建筑中融入绿色低碳技术,采用固德威天玑系列百叶遮阳产品,通过将光能转化为电能,让大楼兼具建筑节能与建筑产能双重属性。

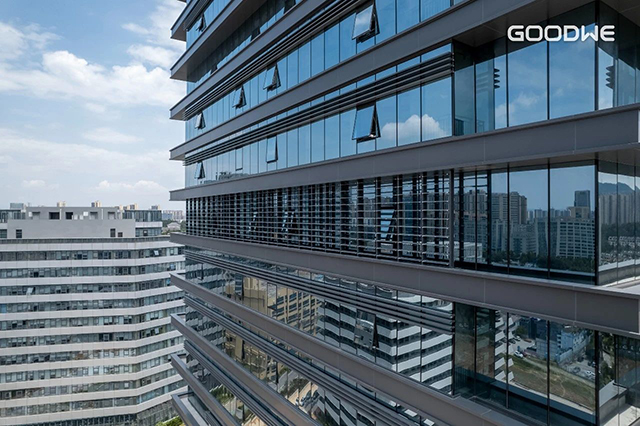

△项目局部图
固德威天玑系列采用模块化设计,支持色彩、尺寸定制,整体简洁美观,与大楼完美适配,赋能大楼建筑风貌。同时,产品背部设计有孔洞,起到为光伏板通风散热的作用,有效提高发电效率,避免发电损失。产品本身的平整自清洁设计,避免积灰,实现后期智能化运维。

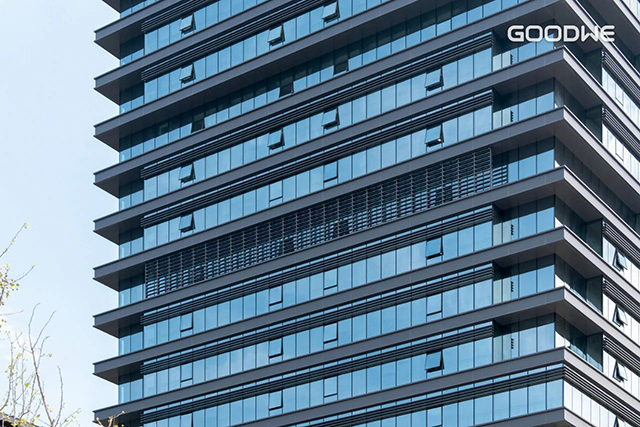

△项目局部图
大楼采用的百叶遮阳产品由于不受立面倾角的限制,可以旋转到最佳角度,最大化接收太阳辐射,比垂直的幕墙系统高30%左右的发电量,是更具价值的立面光伏场景。天玑系列光电外遮阳系统还可以搭配高效、安全的电气解决方案,具有广阔的应用空间与市场前景。

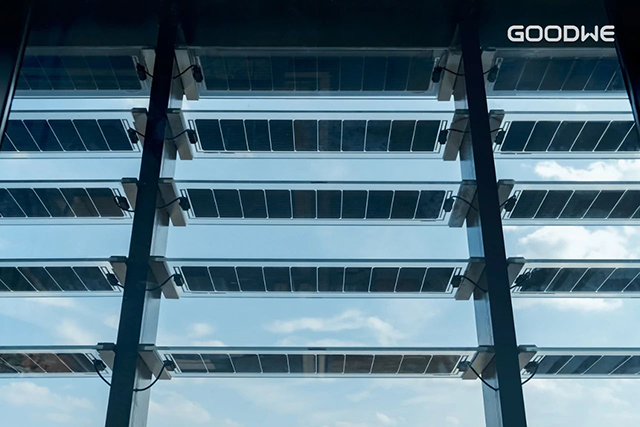

△项目局部图
随着绿色低碳理念日益深入人心,绿色建筑将迎来更大发展契机。建筑光伏一体化(BIPV)作为一种将绿色能源与建筑相结合的形式,必将越来越受欢迎。固德威作为光电建筑系统解决专家,我们期待携手电网、工商业园区、社区、客户共同赋能更多科技大楼、商业大厦、住宅小区等业态,让每一栋建筑发电。
