2022-12-22

助力零碳生产 广德智慧园区微电网案例分析

近年来,工商业园区级的微电网在国内外玩出了各种花样,例如:工业园区、商业综合体、办公大楼等多种应用场景不断涌现。通过园区级的能源管理系统,整合分布式电源发电,控制负荷节约用能,协调储能稳定微电网,多元组合多能互补。



 微电网是由分布式电源、储能、相关保护设备和负荷构成的可控供能系统,既可以与外部电网并网运行,也可以独立运行。是大电网的有力补充,分布能源与电网之间的桥梁,可平滑接入大电网和独立自治运行,是发挥分布式电源效能的有效方式。




安徽广德·固德威智慧园区


智慧园区微电网系统,包含光电建材、储能与充电桩、智慧能源管理平台,依托固德威成熟的电力电子技术,实现厂区整体用能控制、能耗管理。微电网内包含多种光储应用,如光储充一体化车棚、星宇零碳阳光房、光储集装箱、光伏连廊等多种场景。



高端光伏系统-建筑光伏一体化



在产能方面,固德威银河系列、北极系列、星宇系列光电建材分别搭建仓库屋面、车棚与阳光房,满足高效安全生产、零碳出行、零碳阳光房的需求。

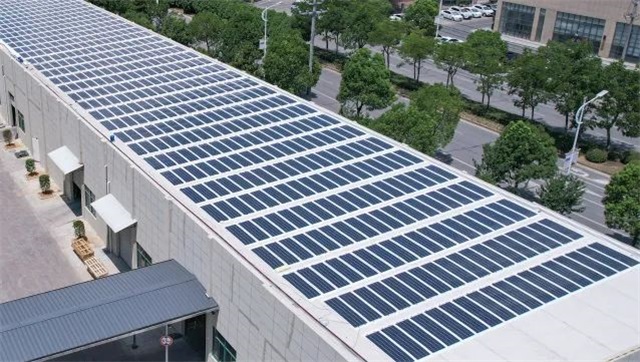

银河系列-轻质工厂屋面

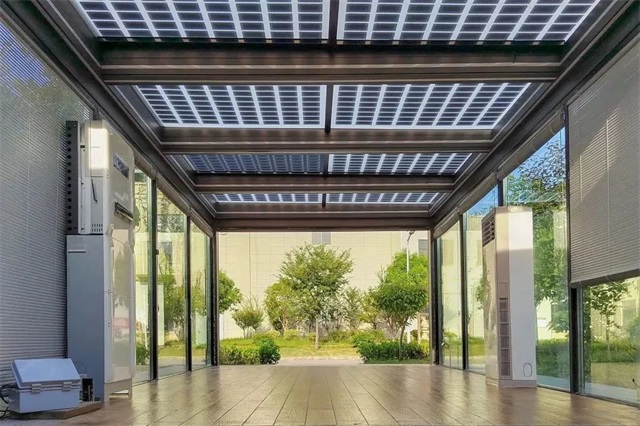

星宇系列-零碳阳光房

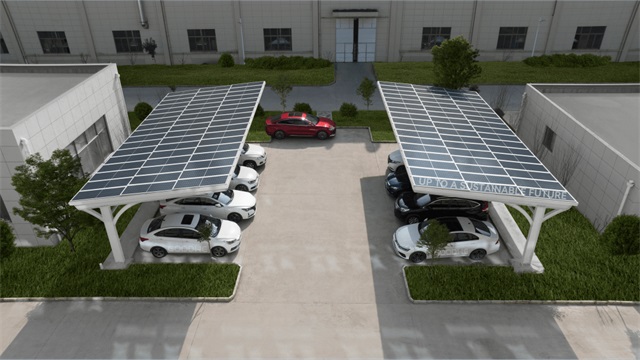

北极系列-光储充一体化车棚



 电气系统设计

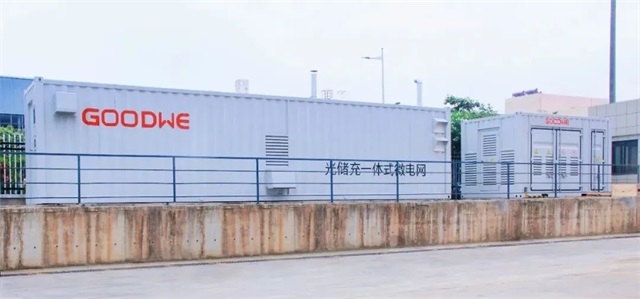

光储集装箱系统中,储能系统采用一个30尺逆变器集装箱与一个40尺电池集装箱分体布置。30尺逆变器集装箱安装8台ETC 100kW产品,并离网切换柜与能源管理系统。每台ETC 包含EMS模块、MPPT模块、DCDC模块、DCAC模块与STS模块。每台ETC逆变器分别接入两路光伏组件与两路156kwh储能电池簇。40尺电池集装箱内包含16簇lynx C电池,消防系统与空调。

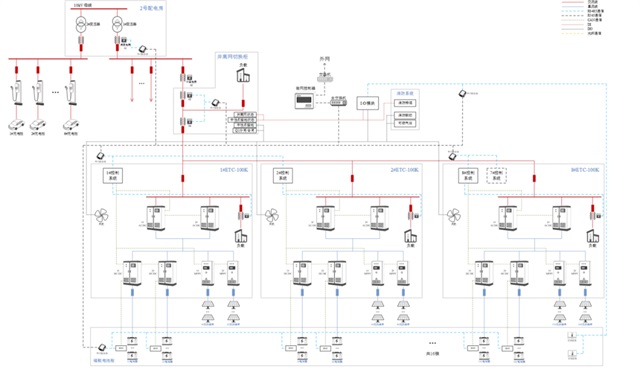

系统拓扑图

微电网系统运行模式



 储能系统运行模式设计



l 常规模式:计划曲线



根据峰谷电价时间特征,设置储能固定时段充放计划曲线,默认计划曲线每日凌晨自动下发;也可定制当日曲线,手动下发生效后至第二日凌晨将被默认曲线覆盖。



l 智能控制模式



1)峰谷套利模式

能源管理系统依据电价曲线,综合系统配置的其他参数,比如一天的循环次数,调度曲线等算法,进行充放电控制,从电价中获取利益。



2)需量管理模式

本项目中申报了变压器的需量费用,能源管理系统可以监控并网点总的负荷功率,动态调节变压器的带载率,从而降低需量费用。



3)动态扩容模式

能源管理系统监测变压器的带载率,如果监测到有大负荷冲击,导致变压器满载或过载,控制储能系统放电来削减峰值功率,从而达到动态扩容的效果。



4)稳定新能源波动模式

能源管理系统可以综合监控光伏出力,通过控制储能系统充放电来稳定新能源的出力。



5)有序充电模式

该模式主要是为了协调园区内的多充电桩,防止同时运行带来过大的冲击。能源管理系统会结合微电网内的运行情况,控制充电桩的运行。



储能集装箱示意图



总结



工商业微电网,相对于传统的园区系统,具备多种优势,例如:



●系统可以工作在并网与微电网两种状态

●可以实现网内最优的源网荷储协同控制

●提高网内新能源消纳



综上所述,固德威微电网解决方案,实现了“供-需-储”的一体化自平衡,既可以实现自主产能+微电网内部的源网荷储平衡管理,又可以实现响应大电网的需求,满足调度。依托固德威WE平台与微电网解决方案,微电网能源生产与消耗可以实现最优的搭配,节省能源消耗的同时,降低园区碳排放,助力“3060”。



立足于我国新一轮电力能源改革和能源互联网的背景,工商业微电网将会成为我国微电网发展的热门,将极大程度上推动工商业光储一体化的发展。
