2022-12-22

10kW旭日坡屋面改建项目典型设计全过程

建筑与光伏的进一步结合是将光伏系统与建筑材料集成化。一般的建筑物外围护表面采用涂料、装饰瓷砖或幕墙玻璃,目的是为了保护和装饰建筑物。如果用光伏代替部分建材,即用光电建材来做建筑物的屋顶、外墙和窗户,这样既可用做建材也可用以发电,可谓物尽其美。目前固德威已经研制出多款光电建材产品用于建筑之上,能享受到绿电的同时也使得建筑外观更具魅力、更加安全。

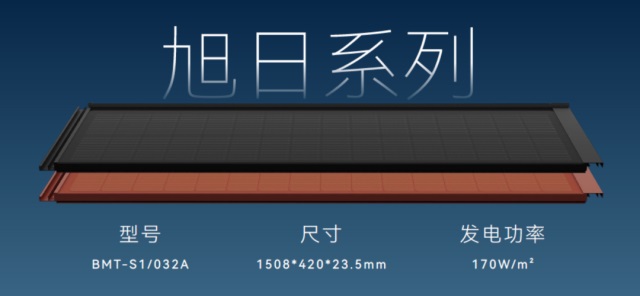

针对别墅坡屋面屋顶,固德威光电建材开发出旭日瓦产品,来适应这种对建筑风格要求比较高的场景。既能满足传统瓦片防水抗风揭抗冲击的要求,还具备发电功能,同时不破坏建筑的整体美观性。

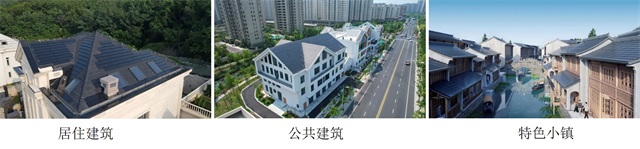

旭日系列应用场景




10kW坡屋顶改建项目

典型设计全过程



项目信息

江苏省 南通市

坡屋面改建项目

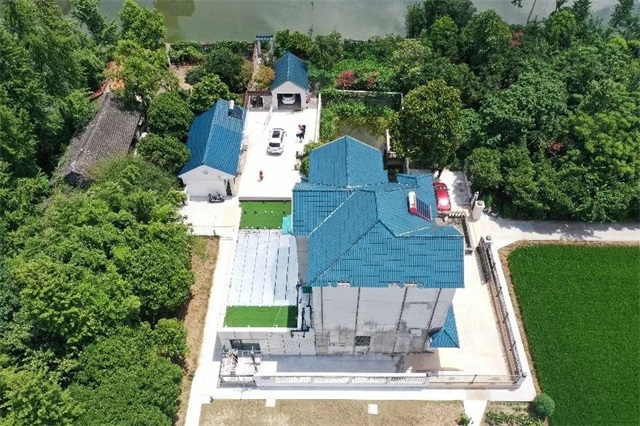

 南通地区别墅屋顶大多使用的是琉璃瓦进行安装,因为沿海台风较多风力比较大,在经过大风吹后,屋顶瓦片可能会出现松动脱落的情况,脱落后屋面会存在漏水,严重的也可能会危及人身安全。本项目就碰到了这样的问题,台风过后屋面琉璃瓦脱落,存在漏水以及危及人身安全的情况,所以业主想进行翻新同时安装光伏,发电节材。



接到项目信息后我们第一时间组织人员进行现场勘查,了解业主需求。别墅屋顶情况复杂,朝向较多,而且业主对外观要求较高,沟通下来最终确定使用黑色旭日瓦安装屋面光伏系统,四周使用水泥平板瓦进行收边收口。





一、屋面系统方案分析

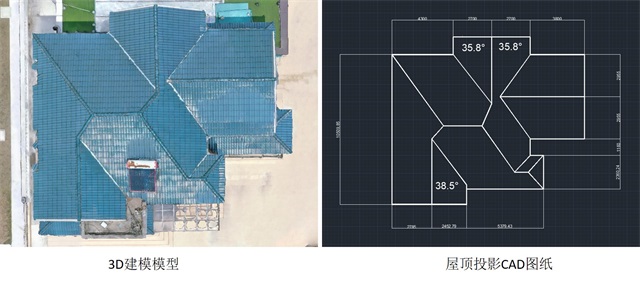

在清楚业主需求后我们开始收资进行设计,由于别墅是自建别墅,没有设计图纸,所以需要用到无人机现场踏勘,然后进行3D建模,还原出屋顶尺寸后来进行光伏瓦的排布设计,所以第二步进行3D建模,画出屋顶尺寸。





1设计理念

零碳生活:为实现人类的清洁发展和可持续发展,通过在生产生活发展低碳经济,创新低碳技术,改变生活方式,最大限度减少温室气体排放,彻底摆脱以往大量生产、大量消费和大量废弃的运行模式,形成结构优化、循环利用、节能高效的物质循环体系的生活理念。



设计依据



l 《建筑设计防火规范》 GB50016-2014

l 《屋面工程技术规范》 GB50345-2012

l 《坡屋面工程技术规范》 GB50693-2011

l 《江苏省居住建筑热环境和节能设计标准》 DGJ32/J 71-2014

l 《建筑用安全玻璃 第2部分:钢化玻璃》  GB15763.2-2005

l 《建筑用橡胶结构密封垫》 GB/T23661

l 《光伏组件安全鉴定》 IEC61730

l 《屋顶材料火灾试验标准试验方法》 UL 790

l 《光伏组件接线盒-安全要求和试验》IEC 62790:2014

l 《光伏发电站接入电力系统的技术规定》 GB/T 19964-2012

l  《光伏发电工程验收规范》 GB/T 50796-2012


2产品性能



❖ 建筑美学:全面适配传统建材,产品适用于多样化屋面类型;

❖  具有建材属性:产品获得建材3C强制认证,具有建材A级防火等级,能达到与建筑同寿命,同时这款产品还获得了绿色建材列名;

❖  结构优势:结构防水性能强、抗冲击性能强、抗风揭性能强,能抵御15级大风;

❖  电气优势:具有光伏双A级防火,可搭配固德威直流拉弧检测设备,RSD快速关断设备,实时防雷保护等等保护屋顶安全;

❖  安装施工便利:产品重量轻,可单人操作,模块化安装便捷快速;

❖  系统优势:节能通风屋面系统,并赋能绿色建筑评级;

❖  运维便利:更换拆装便利,固德威能提供专业的能源管理平台,方便运维。

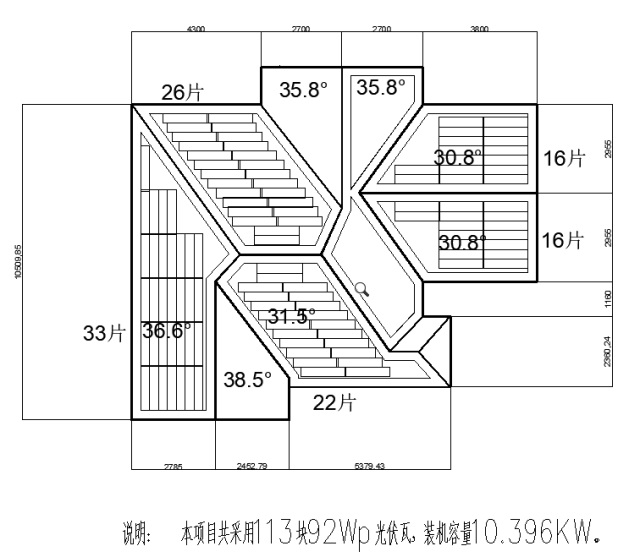

 二、旭日瓦产品排布图

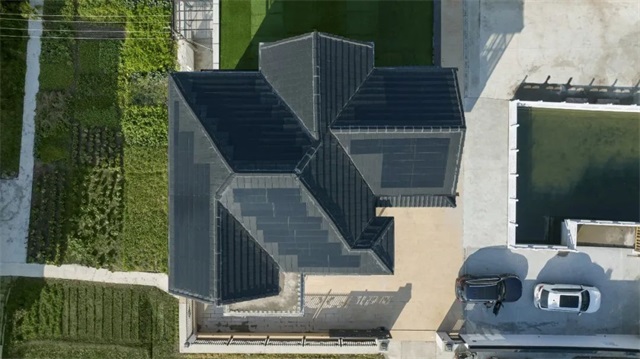

整个屋面系统安装了113块92W 旭日系列光电建材产品,装机容量为10.396kWp。






三、逆变器选择



光伏并网逆变器选用固德威“中国红,光伏芯”,固德威现已研发并网及储能20多个系列光伏逆变器,功率覆盖0.7-250kW,充分满足户用/扶贫/工商业及大型地面电站需求,并大规模销往全球100多个国家和地区。





考虑屋面朝向问题,本项目使用一台GW5K-DT和一台GW6K-DT固德威三相逆变器接入电网。



四、线缆选择



直流侧:PV1-F 1*4mm²

交流侧:YJV-0.6/1kV-4×4mm²



直流线缆多为户外铺设,其需要防潮、防晒、防寒、防紫外线的特点,所以选择光伏认证的专用线缆,线径为 PV1-F 1*4mm²。



交流线缆用于将逆变器交流侧与交流并网柜相连,除了要考虑防潮、防晒、防寒、防紫外线,还要考虑到交流电压损失和线径载流量,所以选用线径4*4mm²的YJV型线缆。



五、并网的选择



接入户用配电房变压器二次侧,最终以电网公司意见为准。



发电量

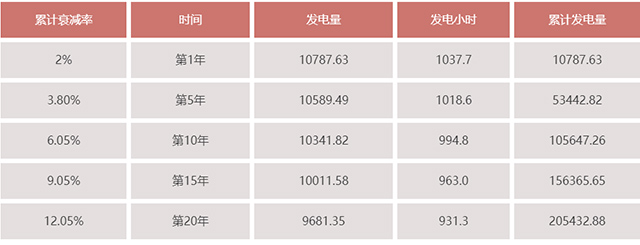

按照项目所在地峰值日照时数3.54h计算,光伏电站发电系统效率为82%,发电量计算如下:




节能减排

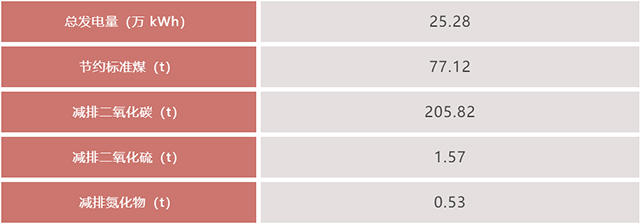

25年总体减排效益如下表所示:

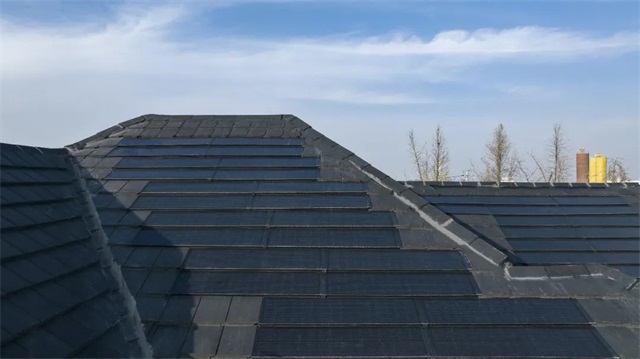

 固德威旭日光电建材,使用3.2+3.2mm全钢双玻结构,具有良好的抗腐蚀性及自清洁性。无横边框设计,确保雨水可以快速地将包括灰尘在内的所有杂物无障碍排出。


 不同于常规黏土或石板瓦,旭日瓦平整光滑的表面具有几乎可忽略不计的吸水率,且玻璃表面使苔藓和霉菌无孔可入,免去屋面被苔藓霉菌侵蚀的风险,确保整体屋面系统的稳固完整,光电建材可做到与屋面同寿命。


 屋面的清洗主要有以下几种方式:

 ●手动清理: 使用硬刷及毛巾来手动刷去屋面的灰尘与苔藓, 最好在干燥的天气洗刷,确保杂物不会由于过于潮湿而粘在屋顶的缝隙中。

 ● 高压水枪冲洗: 另一种常用的方法是直接使用水枪冲洗, 这是最简单和直接的清洁方法。但不当使用高压水枪会使得镀层提前磨损或被破坏,从而降低光伏瓦面的寿命。

 ● 自清洁屋面瓦: 自清洁是指自身通过各种方式,移除表面附着的杂质或细菌。自清洁表面的一大需求是能够疏水,让物体表面的水滴带走表面的灰尘,从而达到自清洁的功能,从源头上解决积尘问题。
